Sections de profilé

Les sections se trouvent dans le dossier Sections de profilé dans la structure arborescente.

Pour modifier la section d'un profilé

1. Sélectionnez le profilé dans la fenêtre de conception ou la structure arborescente.

2. Cliquez sur Sections dans le groupe Profilés de l'onglet Préparer.

3. Sélectionnez une section dans la liste ou la bibliothèque.

   Le nom du profilé dans le dossier Profilés est remplacé par le nom de la section et la nouvelle section est ajoutée au dossier Sections de profilé.

Pour afficher les propriétés de la section du profilé

Sélectionnez une section de profilé dans le dossier Sections de profilé dans la structure arborescente.

Les propriétés de la section sont affichées dans le volet Propriétés. Étant donné que celles-ci sont en lecture seule, vous ne pouvez pas les modifier.

Reportez-vous à la rubrique Propriétés du profilé.

Pour modifier une section

1. Cliquez du bouton droit sur la section dans la structure arborescente.

2. Sélectionnez Modifier la section du profilé.

   La section s'ouvre sous forme d'esquisse dans une nouvelle fenêtre de conception.

3. Transformez la section en esquisse.

   Chaque section possède des cotes pilotantes configurées dans le volet GroupesEnsembles d'objets qui apparaissent dans l'onglet Groupes. Vous créez un groupe à partir de tout ensemble d'objets sélectionnés. Les informations relatives à la sélection, à l'opération Alt+sélection, au déplacement de l'ancre, de l'axe et aux cotes graduées sont toutes stockées avec le groupe. et chaque cote d'annotation est étiquetée de manière à afficher le groupe auquel elle correspond. Vous pouvez modifier ces cotes pour changer la section. Reportez-vous à la rubrique Travailler avec les groupes.

Pour définir la section par défaut

1. Effacez votre sélection en cliquant dans un espace vide dans la fenêtre de conception.

2. Cliquez sur Sections dans le groupe Profilés de l'onglet Préparer.

3. Sélectionnez une section dans la liste ou la bibliothèque des sections.

   Par défaut, les profilés créés au cours de cette session utilisent cette section.

   La section par défaut n'est pas persistante et sera effacée au redémarrage de SpaceClaim.

Pour supprimer une section du dossier Sections de profilé

1. Sélectionnez la section dans la structure arborescente.

2. Cliquez sur Sections dans le groupe Profilés de l'onglet Préparer.

3. Cliquez sur Supprimer la section.

Exemple

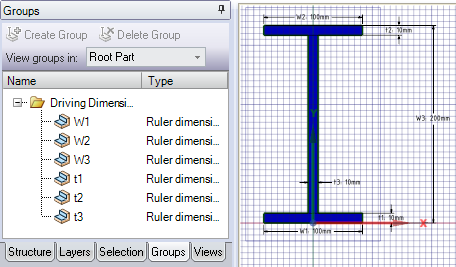

Les étiquettes des cotes d'annotation d'une section de profilé correspondent aux noms des groupes.
