Chanfreiner les arêtes

Vous pouvez chanfreiner les arêtes de tout solide en sélectionnant l'option Chanfreiner de l'outil TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide.. Les chanfreins créés à l'aide de l'outil Congé et de l'option ChanfreinCoin couché entre deux arêtes créé à l'aide de l'outil Tirer, angle avec retrait égal, biseau. sont considérés comme des chanfreins lorsqu'ils sont extrudés en solides.

Les chanfreins sont considérés comme des types de faces et disposent de leurs propres options dans le volet Propriétés. Vous pouvez modifier les valeurs du chanfrein (vrai ou faux) et de la distance.

Une fois le chanfrein créé, vous pouvez ajuster la distance de retrait des deux côtés et modifier le décalage associé. Faites glisser les flèches situées au-dessus ou au-dessous du chanfrein pour modifier la distance, ou la flèche perpendiculaire au chanfrein pour modifier le décalage associé. Vous pouvez également faire pivoter les arêtes afin que les propriétés de distance du chanfrein soient mises à jour avec les nouvelles valeurs.

Lorsque vous percez une face chanfreinée, la face n'est plus un chanfrein. Vous pouvez toujours tirer la face ou l'alésage mais vous ne pouvez pas transformer le chanfrein en arrondi ni le dimensionner.

Chanfreiner une arête

1. Cliquez sur TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez l'arête ou les arêtes que vous souhaitez chanfreiner. Double-cliquez pour sélectionner une chaîne tangente.

3. Sélectionnez l'option ChanfreinCoin couché entre deux arêtes créé à l'aide de l'outil Tirer, angle avec retrait égal, biseau. dans le volet Options ou dans la mini barre d'outils.

4. Cliquez et glissez l'arête dans la direction des flèches TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide..

   Le fait de tirer la flèche normale à la face du chanfrein modifie la distance de décalage du chanfrein entier. Le fait de tirer l'une des flèches du côté modifie la distance de retrait de celui-ci. Vous pouvez appuyer sur Tab pour passer d'une flèche à l'autre.

   Pour dimensionner le chanfrein, cliquez du bouton droit et entrez une distance de retrait dans la mini barre d'outils ou appuyez sur la barre d'espace, tapez la distance de retrait et appuyez sur Entrée.

   Pour créer un chanfrein avec les mêmes distance de retrait et taille qu'un chanfrein existant, utilisez le guide d'outil Jusqu'à et sélectionnez une face de chanfrein existante. Vous pouvez également sélectionner une arête avec le guide d'outil Jusqu'à pour définir la distance de retrait.

Pour modifier une arête chanfreinée

1. Sélectionnez une arête chanfreinée ou une chaîne d'arêtes chanfreinées.

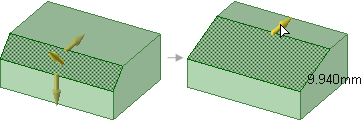

   • Pour modifier la distance de retrait d'un seul côté du chanfrein, tirez la flèche au-dessus ou au-dessous de celui-ci (voir ci-dessous). Appuyez sur la barre d'espace tout en tirant pour taper une valeur de distance. Vous pouvez également modifier les distances de retrait dans le volet Propriétés et dans la mini barre d'outils. Le guide d'outil Jusqu'à permet de tirer le retrait jusqu'à un objet.

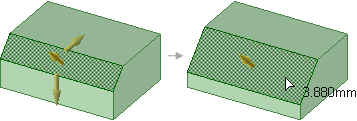

   • Pour modifier la distance de décalage du chanfrein, tirez la flèche perpendiculaire à celui-ci (voir ci-dessous). Appuyez sur la barre d'espace tout en tirant pour taper une valeur de distance.

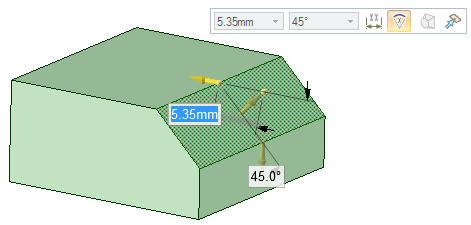

   • Pour modifier le chanfrein en fonction de la distance et de l'angle, sélectionnez l'une des poignées latérales pour afficher la mini-barre d'outils et cliquez sur l'option de cote Angle. Le côté sélectionné devient le côté de référence pour la distance et l'autre celui de référence pour l'angle.



   • Pour convertir le chanfrein en une face normale, sélectionnez Faux dans le champ ChanfreinCoin couché entre deux arêtes créé à l'aide de l'outil Tirer, angle avec retrait égal, biseau. du volet Propriétés. Vous pouvez sélectionner Vrai pour convertir une face en chanfrein, à l'exception des faces avec alésages. Le fait de modifier sa propriété ne change pas la géométrie. Pour supprimer un chanfrein d'une arête, reportez-vous aux instructions ci-dessous.

Maintenez la touche Maj enfoncée tout en tirant le retrait ou le décalage d'un chanfrein à accrocher aux arêtes existantes.

Pour convertir les arêtes arrondies en arêtes chanfreinées et inversement

1. Cliquez sur TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez la ou les arête(s) arrondie(s) que vous souhaitez convertir en chanfreins ou en arêtes arrondies.

   Double-cliquez pour sélectionner une chaîne tangente.

   Vous ne pouvez pas convertir une arête chanfreinée si vous avez modifié la distance de retrait.

3. Sélectionnez l'option ChanfreinCoin couché entre deux arêtes créé à l'aide de l'outil Tirer, angle avec retrait égal, biseau. ou ArrondiCoin rayonné à l'intersection de deux lignes ou arêtes. L'arrondi fait référence à un coin externe, le coin interne est également appelé congé. Les arrondis et les congés sont identiques. Voir Congé, Arrondi à rayon constant, Arrondi à rayon variable. dans le volet Options ou dans la mini barre d'outils.

   L'arête arrondie est convertie en arête chanfreinée.

Vous ne pouvez pas convertir un arrondi si vous avez modifié la distance de retrait associée.

Pour créer un chanfrein dont le décalage et le retrait sont identiques à ceux d'un autre chanfrein

1. Cliquez sur TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez l'arête ou le chanfrein que vous souhaitez modifier.

3. Cliquez sur le guide d'outil Jusqu'à.

4. Sélectionnez le chanfrein dont vous souhaitez copier les valeurs.

   Le premier chanfrein sera modifié de manière à ce que les distances de retrait et de décalage associées soient identiques à celles du deuxième chanfrein.

Pour supprimer un chanfrein à l'aide de l'outil Tirer

Cette méthode supprime totalement l'arête chanfreinée.

1. Cliquez sur TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez l'arête chanfreinée.

3. Sélectionnez l'option ChanfreinCoin couché entre deux arêtes créé à l'aide de l'outil Tirer, angle avec retrait égal, biseau. dans le volet Options ou dans la mini barre d'outils.

   Le chanfrein est supprimé.

Pour supprimer un chanfrein à l'aide de l'outil Combler

Cette méthode supprime l'arête chanfreinée et crée un groupe de chanfreins dans le volet GroupesEnsembles d'objets qui apparaissent dans l'onglet Groupes. Vous créez un groupe à partir de tout ensemble d'objets sélectionnés. Les informations relatives à la sélection, à l'opération Alt+sélection, au déplacement de l'ancre, de l'axe et aux cotes graduées sont toutes stockées avec le groupe.. Vous pouvez cliquer du bouton droit sur le groupe et sélectionner Rattacher un chanfrein pour restaurer l'arête chanfreinée.

1. Cliquez sur ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez l'arête chanfreinée.

3. Cliquez sur le guide d'outil Terminer.

   Le chanfrein est supprimé et un groupe de chanfreins est créé.

Exemples

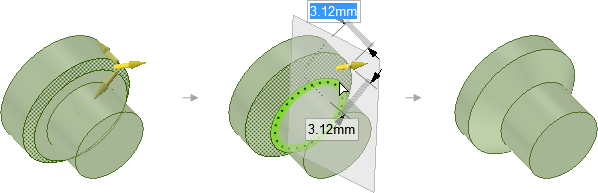

Tirage pour agrandir un chanfrein existant tout en maintenant la touche Maj enfoncée pour l'accrocher à une arête. Lorsque vous tirez un chanfrein existant, vous pouvez uniquement l'accrocher à une arête.

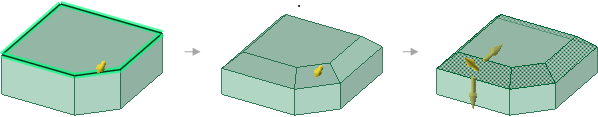

Utilisation du guide d'outil Jusqu'à pour modifier les distances de retrait et de décalage d'un chanfrein afin que celui-ci soit identique à un chanfrein existant.

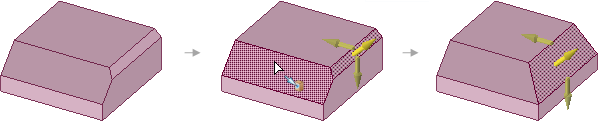

Création d'un chanfrein sur plusieurs arêtes simultanément.
