Utilisez l'outil Décaler pour créer une contrainte de décalage entre deux faces. Cette contrainte est conservée dans les autres outils d'édition 2D et 3D. Par exemple, lorsque vous sélectionnez une face décalée avec l'outil Tirer
, la cote de décalage s'affiche. Les faces de référence n'affichent pas de cote.
Cliquez sur l'outil Décaler
dans le groupe Créer du ruban.
Passez la souris au-dessus de la conception pour visualiser les faces pouvant faire l'objet de contraintes de décalage.
(Facultatif) Sélectionnez les options.
Sélectionnez l'option Rechercher le même décalage si vous souhaitez sélectionner toutes les paires de faces contiguës présentant la même distance de décalage que la paire sélectionnée. Si cette option n'est pas sélectionnée, la contrainte de décalage est créée uniquement pour la paire de faces sélectionnée.
Cliquez sur la première face.
Cliquez sur la deuxième face.
Vous avez à présent établi une contrainte de décalage entre la paire de faces et d'autres paires de faces présentant la même distance de décalage (si l'option Rechercher le même décalage est sélectionnée). Le guide d'outil Basculer la référence s'active.
(Facultatif) Cliquez pour sélectionner la ou les faces de référence.
Lorsque vous déplacez l'une des faces avec un outil de conception, l'autre face de la paire de décalage bouge pour conserver la contrainte de décalage. Lorsque vous comblez une face d'une paire de décalage, l'autre face l'est également.
L'outil Décaler est accompagné de plusieurs guides d'outil couvrant différentes étapes du processus d'édition.
|
|
Le guide d'outil Paire de faces est activé par défaut. |
|
|
Lorsque le guide d'outil Basculer la référence est activé, cliquez sur les faces dont vous voulez faire la référence du décalage. |

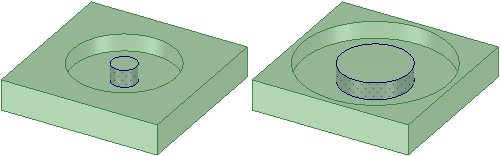

Une relation de décalage entre deux faces cylindriques fait que celles-ci sont modifiées lorsque vous changez le diamètre de chaque cylindre
