Utilisez l'outil pour rogner ou prolonger deux lignes de manière à former un angle.
La grille d'esquisse doit être visible dans l'espace de travail avant de pouvoir créer des coins.
Cliquez sur
Créer un coin dans le groupe Esquisse.
Cliquez sur une ligne, un arc ou une spline.
Passez la souris au-dessus d'une autre ligne pour visualiser l'angle qui sera créé.
Si vous passez la souris au-dessus d'une ligne qui est le bord d'un solide en coupe ou une arête de silhouette, la ligne de change pas. Seule une ligne d'esquisse est modifiée.
Cliquez sur une ligne formant une intersection pour rogner les lignes ou sur une ligne sans intersection pour étendre les lignes.
Si les lignes s'intersectent, cliquez sur la partie de ligne que vous souhaitez conserver. Si les lignes ne s'intersectent pas, vous pouvez cliquer n'importe où sur la ligne pour prolonger les lignes et former un coin.
Les options suivantes sont associées à l'outil Créer des coins :
|
Rogner |
Si vous sélectionnez cette option et que vous cliquez sur la première ligne puis sur une seconde ligne sans intersection, vous prolongez la première mais pas la seconde. Si les deux lignes s'intersectent, la première ligne est rognée par la seconde. |

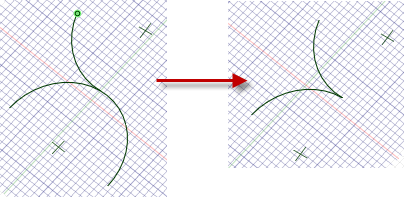

Créer un coin entre des arcs.
Prolonger une spline jusqu'à l'intersection avec une autre courbe d'esquisse.
