Il existe deux méthodes :

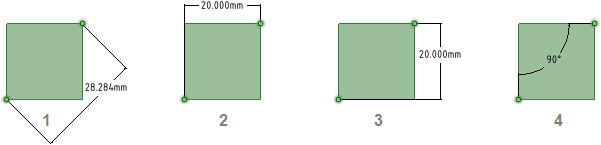

• Maintenez la touche Ctrl enfoncée et cliquez sur l'arc.
• Cliquez d'abord sur l'arc et appuyez sur la touche Ctrl tout en faisant glisser le curseur pour prendre la cote.

1. Cliquez sur la flèche sous l'outil CotationAnnotation d'un tracé en indiquant la mesure d'une arête ou d'une face. Utilisez l'outil Cote pour ajouter des mesures à une conception, une feuille de mise en plan ou une révision 3D. et sélectionnez CotationAnnotation d'un tracé en indiquant la mesure d'une arête ou d'une face. Utilisez l'outil Cote pour ajouter des mesures à une conception, une feuille de mise en plan ou une révision 3D..

2. Si vous créez une cote en 3D, cliquez sur une face pour créer un plan d'annotation sur lequel placer la cote.

   Si vous devez changer le plan d'annotation, cliquez avec le bouton droit et cliquez sur Nouveau plan d'annotation dans le menu contextuel et sélectionnez un nouveau plan d'annotation.

3. Cliquez sur une arête ou une face appartenant au chanfrein.

4. Passez la souris au-dessus de votre conception afin de visualiser les cotes possibles.

5. Cliquez pour créer la cote.

CotesValeurs ou expressions entrées à des fins de contrôle lors de la création ou de la modification d'une conception. Vous pouvez appliquer une cote à chaque élément, depuis les lignes des esquisses jusqu'aux faces des solides. Voir Cotations ordinales, Cotes progressives, Cotes graduées de chanfreins plans et cylindriques.



Vous pouvez inverser l'orientation des cotes de chanfrein en définissant la propriété Flip Chamfer Dimension (Inverser la cote de chanfrein) sur Vrai.

CotesValeurs ou expressions entrées à des fins de contrôle lors de la création ou de la modification d'une conception. Vous pouvez appliquer une cote à chaque élément, depuis les lignes des esquisses jusqu'aux faces des solides. Voir Cotations ordinales, Cotes progressives, Cotes graduées de chanfrein inversées



Les options d'annotation de la page Général de l'onglet DétailAspects d'une conception incorporés pour communiquer avec d'autres personnes ou pour soumettre la conception pour révision. Utilisez les outils de l'onglet Détail pour annoter les conceptions, créer des feuilles de mise en plan et réviser les modifications de conception. Vous pouvez personnaliser les paramètres de détail afin de vous conformer aux normes ou de créer votre propre style personnalisé. dans les Options SpaceClaim permettent de choisir le mode d'affichage des cotes de chanfrein.



• Default chamfer dimension style (Style de cote de chanfrein par défaut) :
  • Linéaire : affiche la cote avec des lignes d'attache comme dans les images ci-dessus.
  • NormalVecteur perpendiculaire à un plan plat au niveau du point sélectionné. Dans le cas d'un plan non plat, vecteur perpendiculaire au plan tangent à la surface au niveau du point sélectionné. to chamfer (NormalVecteur perpendiculaire à un plan plat au niveau du point sélectionné. Dans le cas d'un plan non plat, vecteur perpendiculaire au plan tangent à la surface au niveau du point sélectionné. au chanfrein) : affiche la cote avec un repère normal au chanfrein comme illustré dans l'image ci-dessous.



• Default chamfer dimension text format (Format par défaut du texte des cotes de chanfrein) :
  • <length> X 45 : le texte est affiché tel que dans les images ci-dessus.
  • C<length> : le texte est affiché tel que dans les images ci-dessus.



1. Cliquez sur la flèche sous Coter dans le groupe AnnotationInformations que vous pouvez ajouter à un tracé (annotations, cotes, tolérances géométriques, marques centrales, nomenclatures, etc.). de l'onglet Mise en planMode de tracé en 2D utile lorsque vous n'avez pas besoin de générer d'objets 3D à partir des lignes de ce dessin. Si vous tentez de tirer des lignes de dessin en 3D, elles ne se comportent pas de la même manière que les lignes esquissées. Pensez au dessin comme à une mise en plan au crayon effectuée sur votre conception. Lorsque vous êtes prêt à utiliser votre dessin pour créer une géométrie, vous devez projeter les lignes de dessin sur une esquisse. La projection d'une ligne de dessin sur une esquisse est comparable au tracé à l'encre de la ligne. Vous pouvez importer un fichier AutoCAD DXF ou DWG 2D en tant que dessin., puis sélectionnez Cotations ordinalesDistances X ou Y débutant à un emplacement unique, généralement le coin inférieur gauche de l'objet. Egalement appelé cotation de référence..

2. Si vous créez une cote en 3D, cliquez sur une face pour créer le plan sur lequel placer la cote.

   Passez la souris au-dessus de la conception pour visualiser les plans d'annotation admissibles. (En mode Esquisse et CoupeMode de conception qui permet d'éditer des solides en travaillant sur leurs arêtes et sommets en coupe. La vue est « coupée » pour afficher les détails internes., la grille d'esquisse définit le plan d'annotation.) En présence de plusieurs objets à l'emplacement du pointeur, utilisez la molette de défilement ou les touches fléchées pour mettre en surbrillance chaque objet.

   Pour créer un plan d'annotation pour une face cylindrique, sélectionnez les axes du cylindre.

   Si vous devez changer le plan d'annotation, cliquez avec le bouton droit et cliquez sur Nouveau plan d'annotation dans le menu contextuel. Cliquez ensuite avec le bouton droit de la souris au nouvel endroit puis cliquez sur Définir en tant que plan d'annotation.

3. Cliquez sur une ligne ou une arête pour définir la cote de référence.

   Vous pouvez utiliser une ligne d'attache existante comme référence de cotation. Une ligne d'attache est la ligne reliant le point au texte de cote. Si vous sélectionnez une ligne d'attache, la cote de référence pour la cote de la ligne d'attache est utilisée.

4. Passez la souris au-dessus de la face afin d'afficher toutes les cotes possibles.

5. Cliquez sur un point pour placer la ligne de cote.

   Si vous sélectionnez une face, toutes les cotations ordinales possibles sont créées.

   Vous pouvez cliquer sur plusieurs points pour utiliser la même référence pour ces cotes.

   La cote de référence (0) est affichée ou masquée en fonction de la norme de détail sélectionnée dans les options de détail

   Des points de brisure automatiques sont inclus si les cotations ordinales sont trop rapprochées. Ceci facilite leur lecture.

Utiliser une référence d'angle

Tout d'abord, prenez une cote d'angle simple. Servez-vous ensuite de l'une des lignes de repère pour définir la référence et l'orientation des cotes ordinales.

Dans l'exemple ci-dessus, la ligne de repère la plus à gauche de la cote cercle à cercle existante a été sélectionnée pour définir la référence.

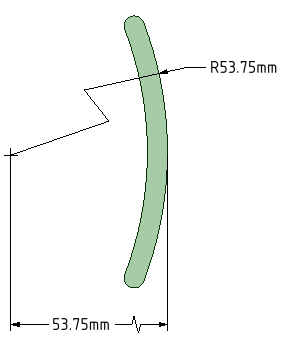

1. Commencez par une cote radiale

2. Facultatif - Définissez la valeur Foreshortened radial dimension center size (Taille réduite du centre de la cote radiale) dans les options SpaceClaim

3. Cliquez du bouton droit et sélectionnez Foreshortened (Réduite)



4. Déplacez l'extrémité et les points de brisure selon les besoins.

5. La cotation au centre produit une cote de longueur réduite.



1. Cliquez sur la flèche sous l'outil CotationAnnotation d'un tracé en indiquant la mesure d'une arête ou d'une face. Utilisez l'outil Cote pour ajouter des mesures à une conception, une feuille de mise en plan ou une révision 3D. et sélectionnez CotationAnnotation d'un tracé en indiquant la mesure d'une arête ou d'une face. Utilisez l'outil Cote pour ajouter des mesures à une conception, une feuille de mise en plan ou une révision 3D..

2. Cliquez sur le guide d'outil Sélectionner des corps situé sur le côté droit de la fenêtre de conception.

3. Sélectionnez le solide ou les corps que vous souhaitez dimensionner :

   • Si vous sélectionnez un seul corps, la cote horizontale ou verticale maximum est créée (voir ci-dessous).



   • Si vous sélectionnez plusieurs corps, la cote est créée pour les deux solides et est ancrée au côté le plus proche de l'endroit où vous avez cliqué sur le solide. Avant de sélectionner chaque solide, vous devez cliquer sur le guide d'outil Sélectionner des corps, sélectionner la première pièce, puis cliquer de nouveau sur le guide d'outil et sélectionner la deuxième pièce.

     Dans les deux exemples ci-dessous, la pièce du haut a été sélectionnée près de sa partie supérieure. La pièce du bas a été sélectionnée près de sa partie supérieure dans l'exemple de gauche et près de sa partie inférieure dans l'exemple de droite. Les flèches de la souris indiquent l'endroit où la pièce du bas a été sélectionnée. Pour visualiser la cote, cliquez sur le guide d'outil et passez la souris sur la deuxième pièce.



   • Si vous créez la cote dans la vue en coupe d'une feuille de mise en plan, elle est située au niveau des limites du corps visible dans le plan de coupe (voir ci-dessous).



1. Sélectionnez une annotation de cote afin de la déplacer, de la redimensionner ou de la faire pivoter.

   Pour déplacer la cote, passez la souris au-dessus du bord de la zone à l'aide de l'outil Sélectionner jusqu'à ce que le pointeur se change en puis glissez l'annotation.

   Pour redimensionner la zone contenant la cote, glissez les poignées de la zone d'annotation (les cercles blancs).

2. Sélectionnez le texte de l'annotation et reformatez-le.

3. (Facultatif) Cliquez avec le bouton droit sur la cote et sélectionnez les options de formatage dans la mini barre d'outils.

   Cliquez sur pour sélectionner un format de tolérance, puis modifiez le texte de la tolérance.

   Cliquez sur pour insérer un champ. Vous pouvez sélectionner un type de champ et de format dans la fenêtre Insérer un champ.

   Sélectionnez dans la liste déroulante pour insérer un symbole.

4. Cliquez sur une tête de flèche pour faire défiler les styles de repères possibles.

   Vous pouvez également cliquer avec le bouton droit sur une tête de flèche et sélectionner Style de flèche pour sélectionner le style de cette tête de flèche, ou sélectionner la tête de flèche, puis sélectionner le style de la tête dans le volet Propriétés.

5. Cliquez sur les repères de l'annotation pour les modifier.

   Vous pouvez cliquer avec le bouton droit sur un repère et sélectionner Ajouter un point de brisure pour ajouter un nouveau point.

6. Pour modifier la distance entre la ligne d'attache d'une cote et son point de référence sur l'objet, cliquez sur la ligne d'attache, puis passez au-dessus de l'extrémité la plus proche de l'objet. Faites glisser le point rouge pour modifier sa distance par rapport à l'objet.

   Si la ligne d'attache n'est pas affichée, passez la souris sur le repère de la cote, à l'endroit où doit se trouver la ligne. Deux points rouges que vous pouvez faire glisser s'affichent :



7. Modifiez les propriétés de l'annotation de cote dans le volet Propriétés. Modifiez :

   • Les caractéristiques de longueur et de largeur de flèche pour définir la longueur et la largeur des têtes de flèches

   • Les caractéristiques de mesure pour modifier le type de mesure. Par exemple, vous pouvez afficher le rayon d'un trou au lieu de son diamètre.

   • Les caractéristiques de précision pour changer le nombre de décimales.

   • Les limite supérieure, limite inférieure et le type des caractéristiques de tolérance pour changer le format de la cote et entrer les valeurs de tolérance supérieure et inférieure.

8. Pour adapter une cote dans la zone de texte
   • effectuez un clic droit sur l'annotation et ouvrez le menu déroulant Autoajustement.
   • Choisissez l'une des options suivantes :
     • Ne pas effectuer d'autoajustement : la zone de texte s'ajuste à la taille du texte et s'élargit à mesure que vous tapez. L'annotation n'est pas entourée d'espace vide et le simple fait de réduire ou d'augmenter la taille du texte modifie la zone de texte en conséquence.
     • Redimensionner le texte en hauteur en cas de dépassement : le texte s'adapte toujours à la largeur de la zone de texte. Si vous élargissez la zone de texte, le texte situé à la deuxième ligne passera sur la première.
     • Réduire le texte en cas de dépassement : le texte est ajusté uniformément (largeur et hauteur) et se met à l'échelle pour s'adapter à la taille de la zone de texte.
     • Réduire le texte horizontalement en cas de dépassement : la largeur du texte est ajustée, mais pas la hauteur.

1. Créez deux calques, un pour les annotations et l'autre pour les plans d'annotation.

2. Placez l'annotation sur un calque et le plan d'annotation sur un autre.

3. Désactivez la visibilité du calque qui contient le plan d'annotation.

1. Sélectionnez plusieurs cotes.
2. Dans le menu contextuel, choisissez entre les options suivantes :
   • Aligner le texte à gauche - Permet d'aligner le côté gauche de chaque cote.
   • Aligner le texte au centre - Permet d'aligner verticalement le texte au centre de chaque cote.
   • Aligner le texte à droite - Permet d'aligner le texte à droite dans chacune des cotes.
   • Aligner les lignes supérieures - Permet de centrer horizontalement le texte dans chacune des cotes.
   • Aligner le milieu du texte - Permet de centrer horizontalement le texte dans chacune des cotes.
   • Aligner les lignes inférieures - Permet d'aligner le bas de chaque dernière ligne de texte dans toutes les cotes.
   • Aligner les largeurs - Attribue à chaque cote la même largeur que la première sélectionnée. Il est possible que le texte soit remis à l'échelle en conséquence.
   • Aligner les hauteurs - Attribue à chaque cote la même hauteur que la première sélectionnée. Il est possible que le texte soit remis à l'échelle en conséquence.
   • Aligner les tailles - Attribue à chaque cote la même taille (hauteur et largeur) que la première sélectionnée. Il est possible que le texte soit remis à l'échelle en conséquence.
   • Distribuer horizontalement - L'espace entre chaque cote est distribué de façon égale horizontalement.
   • Distribuer verticalement - L'espace entre chaque cote est distribué de façon égale verticalement.
   • Supprimer l'espacement horizontal - L'espacement horizontal égal est supprimé et tout chevauchement significatif est égalisé.
   • Supprimer l'espacement vertical - L'espacement vertical égal est supprimé et tout chevauchement significatif est égalisé.

Les annotations tournées dans une autre direction ne sont pas affectées par les commandes ci-dessus.

Cliquez avec le bouton droit sur un plan d'annotation et sélectionnez :

• Afficher toutes les cotes pour afficher les cotes de tous les plans d'annotation.
• Afficher les cotes pour afficher uniquement les cotes du plan d'annotation sur lequel vous avez cliqué avec le bouton droit.
