Afficher la grille UV d'une face

Utilisez l'outil GrilleVoir Grille d'esquisse pour afficher les courbes définissant toute face ou surface de la conception. Cet outil affiche une représentation visuelle de l'expression mathématique de la surface. Les lignes de la grille représentent l'expression mathématique utilisée pour générer la surface. Vous pouvez l'utiliser pour identifier une surface de faible qualité. Par exemple, une face peut vous sembler correcte, mais la représentation mathématique sous-jacente est inutilement compliquée ou mal paramétrée. La modification de la face à l'aide d'autres outils pourrait poser des problèmes.

Si vous trouvez une face avec des problèmes sous-jacents, vous pouvez supprimer celle-ci, puis utiliser l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. avec l'option Retoucher le lissage ou l'outil Remplacer pour générer une nouvelle face.

Pour afficher une grille de face ou de surface

1. Cliquez sur GrilleVoir Grille d'esquisse dans le groupe QualitéOutils permettant de détecter les anomalies ou discontinuités dans les surfaces. de l'onglet MesurerOutils permettant d'afficher les propriétés de mesures des arêtes, des faces et des solides de votre conception..

2. Sélectionnez une face ou une surface. Appuyez sur Ctrl et cliquez simultanément pour afficher la grille sur plusieurs faces et surfaces.

   Cliquez sur une zone vide de la fenêtre de conception pour masquer la grille.

Options

Les options suivantes sont disponibles avec l'outil d'analyse GrilleVoir Grille d'esquisse :

Exemples

Grilles de face avec ombrage de grille, ombrage de vérificateur et filaire

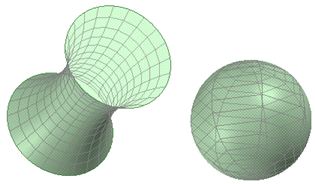

Grilles de face affichées sur une face lissée et sur une sphère
