Combler

Si vous sélectionnez une ou plusieurs extrémités de courbes d'esquisse, ces dernières sont concaténées en une seule spline. Les courbes d'esquisse voisines sont fusionnées dans un élément sélectionnable avec une spline sous-jacente. La spline ne s'affiche qu'une fois la courbe concaténée modifiée :

Prenons l'exemple des courbes d'esquisse suivantes :

L'un des rectangles n'est pas fermé. Si nous comblons ce rectangle, le contour est automatiquement fermé et devient une surface :

L'espace de ce contour est assez petit pour que l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. le ferme automatiquement. Les espaces plus larges ne sont pas fermés. Si un espace est inférieur à 1,5 fois la longueur de l'espacement du quadrillage secondaire de la grille d'esquisse, les arêtes sont étendues pour fermer l'espace. Si l'espace est plus important, un message apparaît dans la barre d'état et les extrémités de l'espace clignotent.

L'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. a également créé des surfaces à partir des autres contours fermés des courbes d'esquisse. Les zones estompées plus sombres de l'image ci-dessus indiquent l'emplacement du chevauchement des pièces de surface. Si nous déplaçons le rectangle, nous pouvons voir la surface qui a été créée automatiquement :

Des arêtes existent uniquement pour les courbes d'esquisses qui n'ont pas été sélectionnées car les courbes sélectionnées ont été utilisées pour créer une autre surface.

Fermons le rectangle et laissons l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. créer automatiquement les surfaces sans sélectionner aucune arête :

Cette surface a des arêtes pour chaque courbe d'esquisse fermée. C'est le cas également (automatiquement) si nous passons du mode Esquisse au mode 3D.

Si nous sélectionnons toutes les courbes d'esquisse, puis cliquons sur l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant., nous obtenons une surface sans arête intérieure :

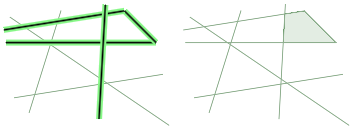

Vous pouvez également combler les contours de dessin et d'esquisse :

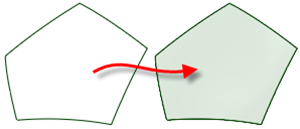

Ainsi que le contour de courbes 3D non tangentes :

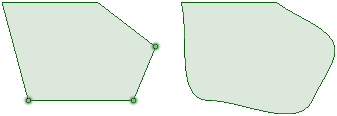

Vous pouvez sélectionner un nombre illimité de points d'arête dans l'ordre de votre choix. Chaque point d'arête est supprimé et une spline est créée afin de créer un changement de courbure lissée entre les arêtes voisines du point :

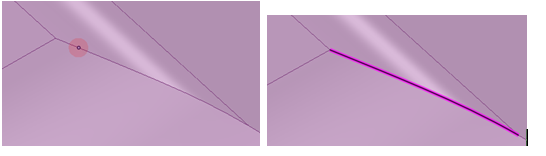

Si vous comblez le sommet d'un solide, le système tente de fusionner les arêtes confondues en une seule arête :

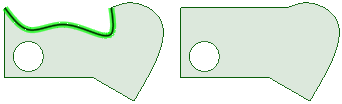

Si vous sélectionnez une arête de surface de la forme d'une spline ou d'un arc, l'arête est simplifiée et représentée par une ligne droite :

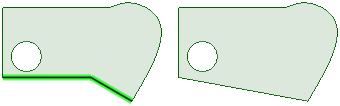

si vous sélectionnez plusieurs arêtes d'une surface, elles sont simplifiées et représentées par une arête droite entre les extrémités :

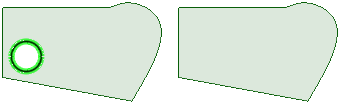

Si vous sélectionnez l'arête d'une surface, elle est supprimée :

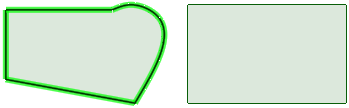

Si vous sélectionnez toutes les arêtes qui renferment une surface, cette dernière est simplifiée et représentée par un rectangle basé sur ses limites :

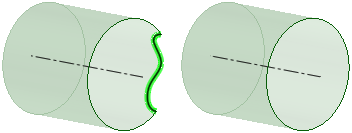

Si vous sélectionnez une seule arête placée sur une surface analytique, l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. la simplifie avec les arêtes voisines :

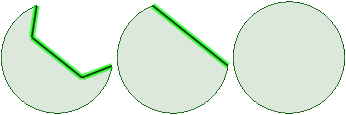

Vous pouvez combler des espaces irréguliers sur une surface circulaire et l'arête est simplifiée et représentée par un angle droit. Utilisez de nouveau l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. sur l'arête droite pour que celle-ci devienne arrondie :

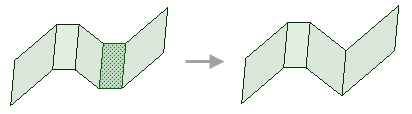

Sélectionnez un chanfrein d'une surface, puis utilisez l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. pour combler le chanfrein.

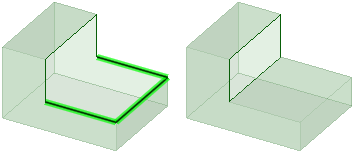

Si vous sélectionnez une chaîne d'arêtes de surfaces ouvertes et planes, l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. crée des faces en fonction des arêtes sélectionnées :

ou

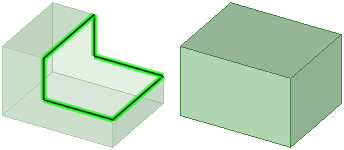

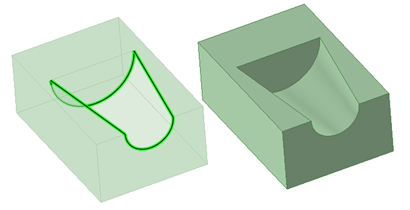

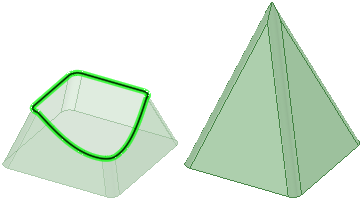

Si vous sélectionnez un contour d'arête ouvert appartenant à plusieurs faces, l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. tente de le coiffer avec une surface analytique (cylindre, cône, etc.) :

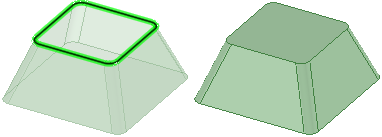

Si vous sélectionnez une série d'arêtes planes, vous obtenez une face non plane :

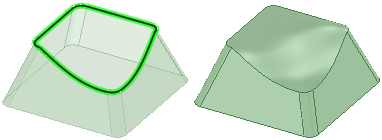

Si vous sélectionnez une série d'arêtes de surface non planes, l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. étend les faces voisines si l'option RemplirOption de l'outil Combler qui utilise la tangence initiale des faces voisines pour combler les arêtes sélectionnées. Les faces sont lissées en un seul carreau à une face plutôt que d'étendre les faces attachées à l'arête jusqu'à ce qu'elles s'intersectent. Désélectionnez l'option Extension de tangente pour ignorer la tangence des faces voisines. est désactivée :

Si l'option RemplirOption de l'outil Combler qui utilise la tangence initiale des faces voisines pour combler les arêtes sélectionnées. Les faces sont lissées en un seul carreau à une face plutôt que d'étendre les faces attachées à l'arête jusqu'à ce qu'elles s'intersectent. Désélectionnez l'option Extension de tangente pour ignorer la tangence des faces voisines. est activée

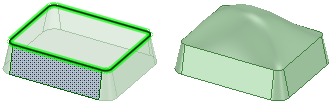

Si vous sélectionnez un contour d'arête et appuyez sur Alt tout en cliquant pour sélectionner les faces voisines, la nouvelle face est tangente à toutes les faces sélectionnées avec le raccourci Alt+clic :

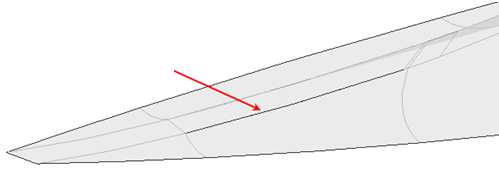

Vous pouvez également prolonger les faces voisines pour combler de très petits espaces (double-cliquez pour obtenir un contour) :

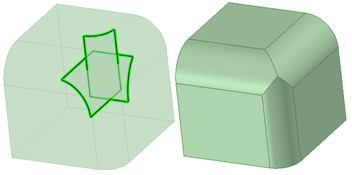

Si vous sélectionnez les arêtes ouvertes d'une surface qui se recoupe automatiquement, l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. tente de former un solide et de supprimer l'excès (fonctionne également avec l'outil CombinerOutil utilisé pour couper ou coller une géométrie.) :

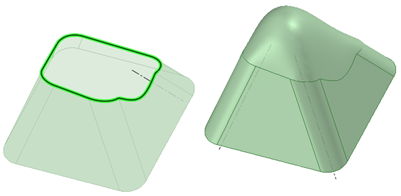

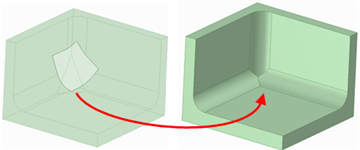

Si vous sélectionnez un contour d'arête et utilisez les options de lissage des carreaux et d'extension de tangente :

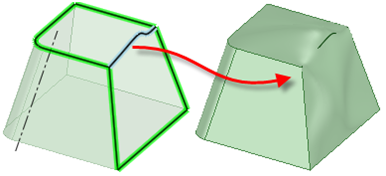

Lorsque vous comblez un contour d'arêtes, vous pouvez appuyer sur Alt tout en sélectionnant les courbes afin que le(s) nouvelle(s) face(s) passent à travers les courbes :

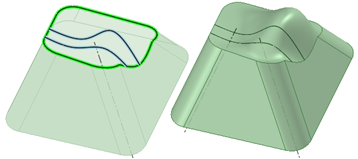

Si vous sélectionnez un contour d'arête et des courbes guides, avec ou sans l'option d'extension de tangente (qui s'applique aux zones non influencées par les courbes guides) :

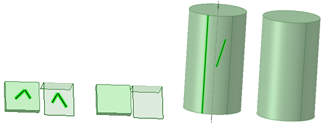

Si vous sélectionnez une arête marquée sur la face d'une surface ou d'un solide, elle est supprimée. Cela revient à supprimer :

si vous sélectionnez les arêtes laminaires d'un solide ou d'une surface, l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. les simplifie en les remplaçant par une seule arête avec la même géométrie :

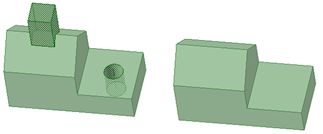

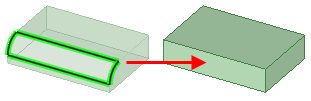

Si vous sélectionnez des faces, l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. les supprime et prolonge les faces voisines :

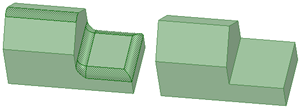

Si vous sélectionnez un chanfrein ou un arrondi, l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. les supprime et les ajoute à un groupe nommé :

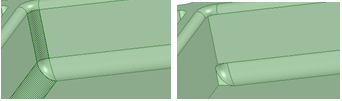

Si vous sélectionnez des arrondis et les arrondis voisins, l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. crée des coiffages planaires. En effet, par définition, les arrondis ne doivent pas être prolongés :

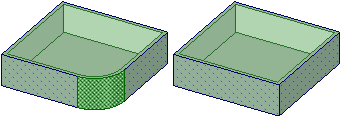

Si vous sélectionnez les arrondis de pièces en forme de coque, les deux faces de la coque sont comblées :

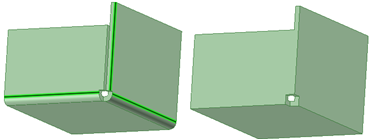

Si vous sélectionnez les arêtes jointes créées dans une tôle, les joints sont supprimés :

Si vous sélectionnez deux arêtes marquées (voir ci-dessous), elles sont combinées en une seule arête :

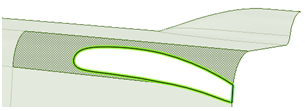

Si au moins une face et une arête/courbe d'esquisse sont sélectionnées, l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. supprime les faces sélectionnées et crée une seule face à l'aide des faces supprimées et des arêtes sélectionnées comme entrées :

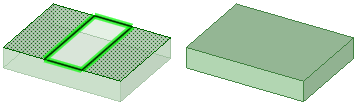

Si vous sélectionnez deux faces ou surfaces qui ne se touchent pas, vous pouvez les remplacer par une seule face. Vous devez double-cliquer pour sélectionner l'espace entre les faces :

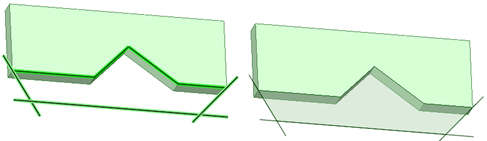

Lorsque vous sélectionnez une combinaison de courbes d'esquisse/de dessin et d'arêtes de surface/solides se trouvant dans le même plan et formant un contour d'arête, l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. crée une surface plane :

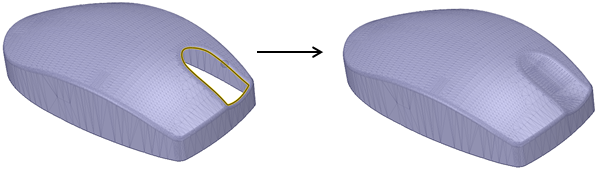

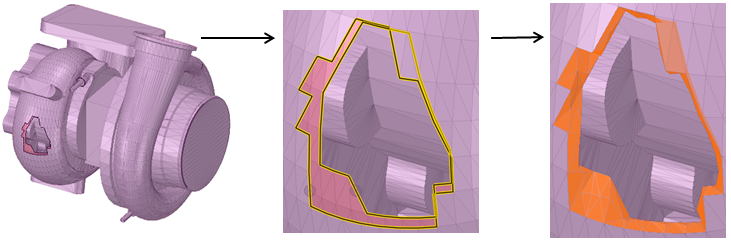

Les contours internes des maillages peuvent être remplis au moyen de l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant.. Les contours sont remplis avec des facettes qui tiennent compte de la courbure des facettes voisines. Ceci produit un remplissage extrêmement lisse et uniforme. Les nouvelles facettes ainsi créées sont ajoutées à l'ensemble sélectionné après le remplissage.





Il est possible de remplir plusieurs contours de maillages simultanément dans trois cas.

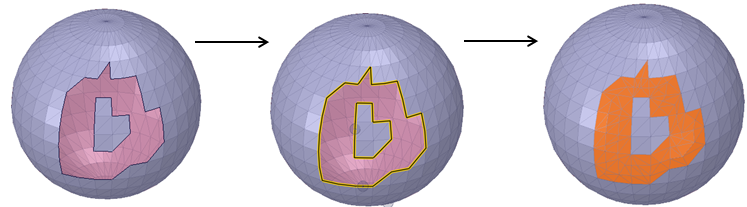

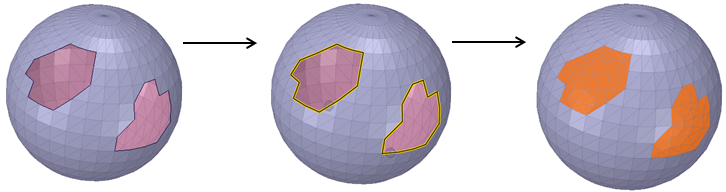

Des contours séparés sur le même objet de maillage qui NE SONT PAS censés être joints.

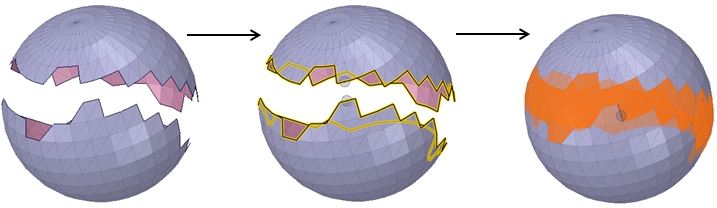

Des contours séparés sur le même objet de maillage qui SONT censés être joints.







Des contours séparés sur Différents objets de maillage qui SONT censés être joints.







Lorsqu'ils sont remplis simultanément, les contours appliqués aux coques intérieures et extérieures produisent une épaisseur de paroi. Remplissez les contours intérieurs et extérieurs séparément pour continuer la coque.
