Insérer des plans

Vous pouvez définir un plan par la sélection de faces, arêtes, axes ou lignes de la conception. Vous pouvez sélectionner toute combinaison d'axes coplanaires, de courbes, d'arêtes et d'axes de coordonnées.

Le plan s'étend légèrement au-delà des bords de la face afin qu'il puisse être manipulé facilement. Le plan conserve cette marge autour de tous les objets de la conception, se prolongeant et se rognant automatiquement à mesure que vous ajoutez, supprimez ou déplacez des solides dans la conception.

Les plans sont utiles pour créer des dessins et des annotations. Les plans ne sont pas liés à la forme utilisée pour les créer ; ils doivent être explicitement sélectionnés pour les déplacer en même temps que d'autres éléments. Vous pouvez également utiliser un plan pour tronquer rapidement la conception et visualiser uniquement la forme en arrière du plan.

Pour insérer un plan

1. Cliquez sur PlanGéométrie de construction composée d'une surface plane. Les plans peuvent être utilisés pour une esquisse en 2D, la vue en coupe d'un modèle, un plan neutre d'une fonctionnalité de dépouille. dans le groupe Créer de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez l'un des éléments suivants :



   Sélectionnez :	Pour insérer un plan :
   Face planeFace positionnée sur un plan.	Qui contient la face
   Une face plane et un point	Passant par le point et parallèle à la face
   Une face plane et une arête	Passant par l'arête et perpendiculaire à la face (utile lors de la création d'une trajectoire de balayage)
   Deux faces planes parallèles	A mi-distance entre les deux faces
   Une face axiale ou cylindrique	Tangent à la face au point de sélection
   Deux faces axiales à axes parallèles	Tangent aux deux faces aussi près que possible des points de sélection
   Arêtes planesPlusieurs arêtes positionnées sur le même plan. Vous pouvez sélectionner les arêtes coplanaires puis sélectionner l'outil Plan dans le groupe Insérer du ruban pour insérer le plan défini par les arêtes.	Qui contient les arêtes
   AxeLigne droite autour de laquelle un objet pivote ou des objets sont régulièrement placés. Voir Axe d'alignement.	Qui contient l'axe
   Deux axes	Qui contient les axes
   Deux axes d'origine	Qui contient les axes
   Une origine	Trois plans orthogonaux
   Un axe (ou ligne) et un point	Qui contient l'axe (ou la ligne) et le point
   Extrémité d'une ligne	Traversant l'extrémité et normal à la ligne à l'extrémité
   PointEmplacement simple dans la grille d'esquisse. Objet en 2D sans hauteur, largeur ni longueur. L'origine, un axe et un sommet sont des exemples de points. Utilisez l'outil Pointer pour tracer un point sur la grille d'esquisse. Les points sont utiles en tant que référence dimensionnelle, pour diviser et pour créer un point sur une ligne ou une courbe par lequel vous souhaitez tracer un cercle trois points. de contrôle d'une spline	Passant par le point sélectionné et perpendiculaire au plan contenant la spline
   Trois points	Qui contient ces trois points
   LigneLigne droite, arc ou spline tracé en mode Esquisse ou sur un plan de dessin. Les lignes ont une longueur mais pas de zone. Lorsque vous tirez une esquisse en 3D à l'aide de l'outil Tirer, les lignes deviennent des arêtes. tracée sur un plan	Passant par la ligne et normal au plan
   LigneLigne droite, arc ou spline tracé en mode Esquisse ou sur un plan de dessin. Les lignes ont une longueur mais pas de zone. Lorsque vous tirez une esquisse en 3D à l'aide de l'outil Tirer, les lignes deviennent des arêtes. et point sur la ligne	Passant par la ligne et le point
   Deux lignes coplanaires	Qui contient ces deux lignes
   Deux points	Passant par les deux points
   Deux points et un plan ou une face plane	Passant par les deux points et perpendiculaire au plan sélectionné ou à la face plane

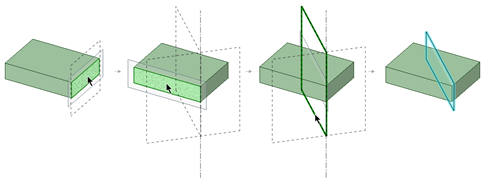

3. (Facultatif) Cliquez sur le guide d'outil Créer un plan pour sélectionner les objets de référence, puis sélectionnez un plan temporaire (en pointillés) pour créer le plan de votre choix parmi les plans possibles. Pour plus d'informations sur la création de plans temporaires, reportez-vous à la rubrique Insérer des points, des axes et des plans temporaires.





4. Un message d'erreur est affiché dans la barre d'état si votre sélection ne définit pas un plan.



Pour insérer une tangente plane à un cylindre et parallèle au plan

Sélectionnez un plan, appuyez sur Ctrl en cliquant sur un cylindre, puis cliquez sur l'outil PlanGéométrie de construction composée d'une surface plane. Les plans peuvent être utilisés pour une esquisse en 2D, la vue en coupe d'un modèle, un plan neutre d'une fonctionnalité de dépouille..

Pour insérer une tangente plane à un cylindre et perpendiculaire au plan

Sélectionnez un cylindre, appuyez sur Ctrl en cliquant sur un plan, puis cliquez sur l'outil PlanGéométrie de construction composée d'une surface plane. Les plans peuvent être utilisés pour une esquisse en 2D, la vue en coupe d'un modèle, un plan neutre d'une fonctionnalité de dépouille..

Pour insérer un plan au point milieu situé entre deux points

1. Sélectionnez l'outil PlanGéométrie de construction composée d'une surface plane. Les plans peuvent être utilisés pour une esquisse en 2D, la vue en coupe d'un modèle, un plan neutre d'une fonctionnalité de dépouille..

2. En mode 3D ou CoupeMode de conception qui permet d'éditer des solides en travaillant sur leurs arêtes et sommets en coupe. La vue est « coupée » pour afficher les détails internes., appuyez sur Alt+Maj tout en cliquant sur deux points pour créer un plan temporaire incluant le point milieu.

3. Cliquez sur le plan temporaire.

Pour insérer un plan parallèle à l'écran

1. Sélectionnez l'outil PlanGéométrie de construction composée d'une surface plane. Les plans peuvent être utilisés pour une esquisse en 2D, la vue en coupe d'un modèle, un plan neutre d'une fonctionnalité de dépouille..

2. Activez le guide d'outil Aligner sur l'écran

3. Passez sur la géométrie pour visualiser le plan traversant la géométrie sélectionné et parallèle à l'écran.

4. Sélectionnez la géométrie pour créer le plan.

Pour tronquer la conception avec un plan

Cliquez avec le bouton droit sur un plan et sélectionnez TronquerMasquer toute la géométrie d'une conception au-dessus et en-dessous de la grille ou du plan sélectionné. avec le plan. Pour rétablir la vue de votre conception, cliquez avec le bouton droit sur le plan et sélectionnez à nouveau TronquerMasquer toute la géométrie d'une conception au-dessus et en-dessous de la grille ou du plan sélectionné. avec le plan.

Les plans, les axes et les annotations ne sont pas tronqués.

Exemples

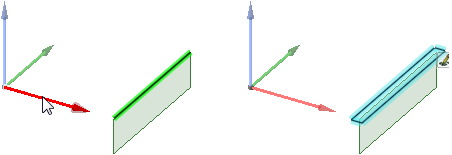

ArêteObjet 3D composé d'une seule limite externe d'une fonctionnalité. Une ligne tracée en 2D devient une arête lorsque vous tirez votre esquisse en 3D. et axe d'un objet de coordonnées sélectionné pour créer un plan.

Pour modifier l'apparence d'un plan

Vous pouvez utiliser les options Remplissage, Contour et TronquerMasquer toute la géométrie d'une conception au-dessus et en-dessous de la grille ou du plan sélectionné. la face pour modifier l'apparence d'un plan.

• Remplissage : cette option est définie sur automatique par défaut. Lorsque l'option est définie sur Automatique, la géométrie à l'arrière du plan apparaît plus claire que celle en dehors des limites du plan. Lorsque l'option est définie sur Aucun remplissage, toutes les géométries apparaissent dans le même niveau d'opacité.
• Contour : cette option est définie sur automatique par défaut. Lorsque l'option est définie sur Automatique, vous voyez le contour du plan. Lorsque l'option est définie sur Aucun contour, le plan est invisible à moins d'être sélectionné.
• Les options des plans Aucun remplissage et Aucun contour s'avèrent utiles, lorsque vous prenez les cotes de pièces. Il est plus facile de voir les annotations lorsque les plans sont moins visibles.
• TronquerMasquer toute la géométrie d'une conception au-dessus et en-dessous de la grille ou du plan sélectionné. la face : cette option permet de supprimer la couleur des faces tronquées de chaque plan de découpage dans la fenêtre de conception. Cela ne modifie pas la couleur du plan en lui-même, uniquement la couleur de la face que le plan touche.
