Insérer un axe

Vous pouvez insérer un axe quelconque dans la conception afin de l'utiliser pour des révolutions ou des rotations. L'axe se prolonge légèrement au-delà des limites de l'espace contenant la conception. Il conserve toujours cette marge, se prolongeant et se rognant automatiquement à mesure que vous ajoutez, supprimez ou déplacez des objets dans la conception. Les axes ne sont pas liés à la forme utilisée pour les créer (sauf s'il s'agit du prolongement d'axes existants) ; ils doivent être explicitement sélectionnés pour les déplacer en même temps que d'autres éléments.

Pour insérer un axe

1. Cliquez sur AxeLigne droite autour de laquelle un objet pivote ou des objets sont régulièrement placés. Voir Axe d'alignement. dans le groupe Créer de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez l'un des éléments suivants :



   Sélectionnez :	Pour insérer un axe :
   Face axialeFace d'un objet en 3D à travers laquelle un axe s'étend. L'axe s'affiche lorsque vous déplacez le curseur sur la face axiale.	Qui contient l'axe de la face
   Deux faces planes non parallèles	A l'intersection des plans théoriques contenant les deux faces
   Une arête linéaire	Qui contient l'arête
   Un cylindre et un plan tangent	A l'intersection du cylindre et du plan
   LigneLigne droite, arc ou spline tracé en mode Esquisse ou sur un plan de dessin. Les lignes ont une longueur mais pas de zone. Lorsque vous tirez une esquisse en 3D à l'aide de l'outil Tirer, les lignes deviennent des arêtes.	Qui contient la ligne
   Un axe d'origine	Le long de l'axe de l'origine
   Un cercle ou un arc	Qui contient le centre et est normal à la ligne
   PointEmplacement simple dans la grille d'esquisse. Objet en 2D sans hauteur, largeur ni longueur. L'origine, un axe et un sommet sont des exemples de points. Utilisez l'outil Pointer pour tracer un point sur la grille d'esquisse. Les points sont utiles en tant que référence dimensionnelle, pour diviser et pour créer un point sur une ligne ou une courbe par lequel vous souhaitez tracer un cercle trois points. et plan	Traversant le point et normal (perpendiculaire) au plan
   Deux points	Passant par les deux points
   Trois axes	Au niveau du point où l'axe d'un cylindre doit être placé entre les trois axes

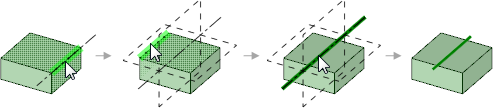

3. (Facultatif) Cliquez sur le guide d'outil Créer une ligne pour sélectionner les objets de référence, puis sélectionnez une ligne temporaire (en pointillés) pour créer la ligne souhaitée à partir des axes possibles. Pour plus d'informations sur la création de lignes temporaires, reportez-vous à la rubrique Insérer des points, des axes et des plans temporaires.





Pour insérer un axe au point milieu situé entre deux points

1. Cliquez sur dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Appuyez sur Alt+Maj tout en sélectionnant deux points pour créer deux axes temporaires qui se croisent au niveau du point milieu.

3. Cliquez sur l'axe temporaire.

4. Cliquez sur AxeLigne droite autour de laquelle un objet pivote ou des objets sont régulièrement placés. Voir Axe d'alignement. dans le groupe Insérer de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

Exemples

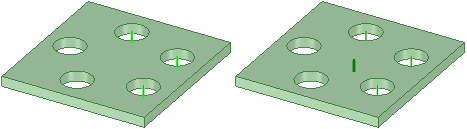

Créer un axe en sélectionnant les axes de trois cylindres
