Caractéristiques de masse

Utilisez l'outil MasseOutil Analyse utilisé pour afficher des propriétés de masse ou des données volumiques relatives aux solides et surfaces de la conception. pour afficher des données volumiques relatives aux solides et surfaces de la conception.

Si vous utilisez l'outil sur une surface, celui-ci affiche la superficie totale. S'il existe plusieurs surfaces sur le même plan, l'outil affiche la superficie totale de l'ensemble des surfaces. Pour afficher la superficie de chaque surface, utilisez l'outil Mesurer.

Pour afficher les caractéristiques de masse d'un solide

1. Cliquez sur MasseOutil Analyse utilisé pour afficher des propriétés de masse ou des données volumiques relatives aux solides et surfaces de la conception. dans le groupe Inspecter de l'onglet MesurerOutils permettant d'afficher les propriétés de mesures des arêtes, des faces et des solides de votre conception..

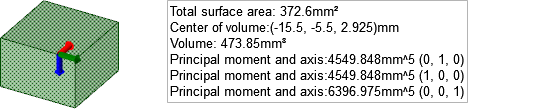

   Cliquez sur un solide dans la structure arborescente ou triple-cliquez dessus dans la fenêtre de conception pour afficher son volume, son centre de gravité et ses moments principaux et axes.

2. Une petite origine apparaît au centre du volume avec ses axes orientés en direction des axes principaux. Pour calculer les moments et axes principaux pour un autre point, cliquez sur une origine pour l'ajouter à votre sélection tout en appuyant sur la touche Ctrl.

   Pour calculer le moment réel d'inertie, multipliez la mesure du moment par la densité du solide.

   L'axe est indiqué avec les valeurs x, y, z dans l'illustration ci-dessus, ces valeurs sont (0, -1, 0). Le premier chiffre est l'axe rouge de l'origine, le second l'axe vert et le troisième l'axe bleu.

Pour mesurer la zone projetée d'un ou plusieurs objets

1. Cliquez sur MasseOutil Analyse utilisé pour afficher des propriétés de masse ou des données volumiques relatives aux solides et surfaces de la conception. dans le groupe Inspecter de l'onglet MesurerOutils permettant d'afficher les propriétés de mesures des arêtes, des faces et des solides de votre conception..

2. Cliquez sur le guide d'outil Sélectionner un plan de référence.

3. Sélectionnez les objets que vous souhaitez mesurer.

   Vous pouvez également maintenir la touche Alt enfoncée tout en sélectionnant l'objet sans utiliser le guide d'outil.

   La zone projetée et la précision estimée sont affichées dans la fenêtre de conception.

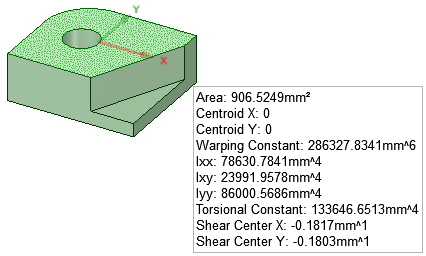

Pour mesurer les propriétés d'une coupe plane

1. Cliquez sur MasseOutil Analyse utilisé pour afficher des propriétés de masse ou des données volumiques relatives aux solides et surfaces de la conception. dans le groupe Inspecter de l'onglet MesurerOutils permettant d'afficher les propriétés de mesures des arêtes, des faces et des solides de votre conception..

2. Cliquez sur le guide d'outil Sélectionner une coupe plane.

3. Sélectionnez une coupe plane.
