Sélectionner une vue

Utilisez l'outil VueParamètres d'orientation que vous pouvez appliquer à la conception (rotation, translation et zoom, par exemple). Vous pouvez ajuster ces paramètres un à un ou appliquer l'une des vues préconfigurées suivantes : Trimétrique, Isométrique, Haut, Bas, Face, Arrière, Droite, Gauche. Vous pouvez également sélectionner Aligner la vue et cliquer sur une face pour la visualiser de front. pour afficher une vue de la conception en vue trimétrique ou isométrique. Vous pouvez également afficher une vue de dessus, de dessous, de face, d'arrière, de droite et de gauche. L'orientation de la conception dans ces vues planes est déterminée par le système de coordonnées par défaut de SpaceClaim.

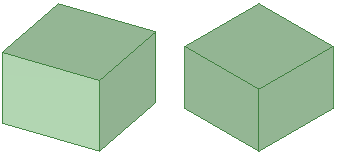

Par rapport à la projection isométrique, la projection trimétrique oriente la conception de manière à tourner la face frontale légèrement vers vous et à montrer moins du dessus. Comparez les deux vues dans l'illustration ci-dessous. La vue isométrique se trouve à gauche et la vue trimétrique à droite.

Pour sélectionner une vue

Sélectionnez la vue souhaitée dans le menu de l'outil VueParamètres d'orientation que vous pouvez appliquer à la conception (rotation, translation et zoom, par exemple). Vous pouvez ajuster ces paramètres un à un ou appliquer l'une des vues préconfigurées suivantes : Trimétrique, Isométrique, Haut, Bas, Face, Arrière, Droite, Gauche. Vous pouvez également sélectionner Aligner la vue et cliquer sur une face pour la visualiser de front. dans le groupe Orienter du ruban.

Lorsque vous passez la souris sur le nom d'une vue dans la liste, un aperçu de cette vue s'affiche.

Si l'option Animer les modifications pour afficher la projection est sélectionnée dans les options avancées SpaceClaim, la modification de l'état de la vue est animée.

Pour afficher la conception en projection isométrique ou trimétrique

Sélectionnez Trimétrique ou Isométrique dans le menu de l'outil VueParamètres d'orientation que vous pouvez appliquer à la conception (rotation, translation et zoom, par exemple). Vous pouvez ajuster ces paramètres un à un ou appliquer l'une des vues préconfigurées suivantes : Trimétrique, Isométrique, Haut, Bas, Face, Arrière, Droite, Gauche. Vous pouvez également sélectionner Aligner la vue et cliquer sur une face pour la visualiser de front..

Pour afficher une vue plane de la conception

Sélectionnez Dessus, Dessous, FaceCôté ou autre surface d'un solide. Certains exemples sont la surface interne d'un perçage ou les six côtés d'un solide rectangulaire. Voir Surface, Arrière, Droite ou Gauche dans le menu de l'outil VueParamètres d'orientation que vous pouvez appliquer à la conception (rotation, translation et zoom, par exemple). Vous pouvez ajuster ces paramètres un à un ou appliquer l'une des vues préconfigurées suivantes : Trimétrique, Isométrique, Haut, Bas, Face, Arrière, Droite, Gauche. Vous pouvez également sélectionner Aligner la vue et cliquer sur une face pour la visualiser de front..
