Mettre à l'échelle des solides et des surfaces

Vous pouvez mettre à l'échelle des solides et des surfaces à l'aide de l'outil TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide.. Vous pouvez mettre à l'échelle plusieurs objets dans différents composants.

Pour mettre à l'échelle un solide, une surface ou un maillage

1. Cliquez sur TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez un solide, une surface ou un maillage (les maillages comportent aussi un outil Echelle dans l'onglet Facettes).

3. Cliquez sur le guide d'outil Mettre le corps à l'échelle.

4. Cliquez sur un point, un sommet ou une origine pour définir l'origine de la mise à l'échelle.

5. Tirez pour effectuer la mise à l'échelle de manière dynamique (un champ apparaît pour afficher l'échelle tandis que vous tirez) ou appuyez sur la barre d'espace et entrez la valeur pour l'échelle.

   Vous pouvez entrer des expressions mathématiques pour calculer un facteur de mise à l'échelle.

   Pour mettre à l'échelle à l'aide d'une cote d'annotation, cliquez sur l'icône en forme d'étincelle à côté de la cote et tapez une nouvelle valeur.

Sélectionnez le solide ou la surface, appuyez sur Alt tout en cliquant sur un sommet pour ancrer l'échelle et tirez.

Pour mettre à l'échelle un solide de manière asymétrique

1. Cliquez sur TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez un corps volumique (les maillages peuvent être mis à l'échelle de manière asymétrique à l'aide de l'outil Echelle de l'onglet Facettes).

3. Cliquez sur le guide d'outil Mettre le corps à l'échelle.

4. Cliquez sur un point, un sommet ou une origine pour définir l'origine de la mise à l'échelle.

5. Maintenez la touche Alt enfoncée tout en sélectionnant un axe d'origine, ou maintenez les touches Alt et Ctrl enfoncées tout en sélectionnant un point et une ligne.

6. Faites glisser suivant l'une des directions de la ligne pour mettre à l'échelle la pièce dans cette direction.

   Vous pouvez appuyer sur la barre d'espace et entrer une valeur d'échelle tout en faisant glisser.

Pour convertir un solide ou une surface existant de millimètres en pouces

1. Changez les unités en pouces comme décrit ci-dessus.

2. Sélectionnez l'outil TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. dans le groupe Edition du ruban de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

3. Sélectionnez l'objet que vous souhaitez convertir.

4. Mettez l'objet à l'échelle de 25,4.

Pour mettre à l'échelle un plan ou un axe de référence

1. Cliquez sur TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. dans le groupe Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez un plan et/ou un axe de référence et sélectionnez une courbe, une surface ou un solide.

   Vous devez maintenir la touche Ctrl enfoncée tout en sélectionnant le plan, et non en définissant une boîte de sélection.

3. Cliquez sur le guide d'outil Mettre le corps à l'échelle.

4. Sélectionnez un point d'ancrage.

5. Faites glisser dans la direction de la flèche TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide..

Exemples

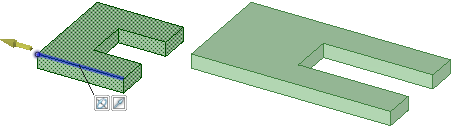

Mettre à l'échelle un solide de manière asymétrique

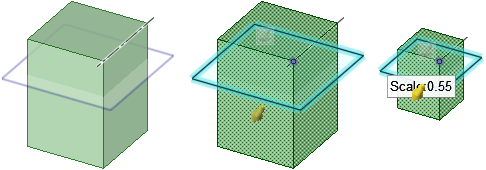

Mettre à l'échelle un plan et un axe avec un solide

Vous pouvez utiliser les cotes d'annotation pour mettre à l'échelle un objet. Reportez-vous à la rubrique Modifier à l'aide des cotes d'annotation.
