Grugeages en coin

Les grugeages en coins sont créés automatiquement lorsque vous créez une conception en tôle ou lorsque vous convertissez une conception en tôle.

Le type de grugeage en coin est déterminé par  l'outil d'option Grugeage en coin dans le groupe Modifier de l'onglet Tôle. Le type par défaut est carré, mais vous pouvez le remplacer par un autre type. L'icône de l'outil d'option Grugeage en coin change selon le type de grugeage en coin. Ce paramètre est enregistré jusqu'à ce que vous fermiez SpaceClaim.

Vous pouvez sélectionner un grugeage en coin et afficher ses propriétés dans la section Tôle du volet Propriétés.

Il se peut que vous deviez créer un grugeage en coin sur une pièce en tôle, par exemple, lorsque vous importez une pièce en forme de coque ne possédant aucun grugeage ou lorsque vous souhaitez convertir un coin étanche en coin normal. Les grugeages en coin sont ajoutés automatiquement lorsque vous remplacez une arête saillante par un autre type de jonction ou lorsque vous divisez une paroi au niveau d'un coin.

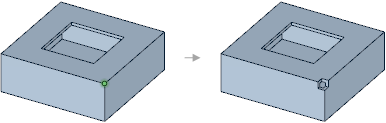

Pour ajouter un grugeage en coin

1. Sélectionnez une option à partir de l'outil Grugeage en coin dans le groupe Modifier de l'onglet Tôle.

2. Sélectionnez un ou plusieurs points au niveau desquels vous souhaitez ajouter un grugeage en coin.

Pour modifier le type d'un grugeage en coin

1. Sélectionnez un ou plusieurs grugeages en coin en cliquant sur une face du grugeage en coin.
2. Sélectionnez une option à partir de l'outil Grugeage en coin dans le groupe Créer de l'onglet Tôle :



   Type de grugeage en coin	Icône	Application
   Par défaut		Tout coin
   Rempli		Tout coin
   Lisse		Coins entre les plis ou les angles
   Square		Tout coin
   Circulaire		Tout coin
   Triangulaire		Tout coin
   Rectangulaire		Tout coin
   Oblong		Tout coin
   Diagonal		Coins entre des plis à rayon ou angle inégal
   Découpe laser		Tout coin
   Laser symétrique		Tout coin
   Sans		Tout coin



3. Vous pouvez également sélectionner un type de grugeage en coin dans la mini barre d'outils ou modifier les valeurs suivantes dans la section Tôle du volet Propriétés :

   • Type de grugeage : sélectionnez un type de grugeage en coin.

   • RéférenceObjet de taille et de forme exactes, situé dans un emplacement exact, utilisé pour localiser ou établir une contrainte géométrique d'autres objets. : sélectionnez CoinVoir Congé (angle intérieur) ou Arrondi (angle extérieur) ou Centre selon la manière dont vous souhaitez positionner l'angle.

   • Diamètre, DécalageDistance de déplacement ou de copie d'une arête, d'un segment ou d'une courbe., Largeur, Hauteur : entrez des valeurs pour le type de grugeage sélectionné.



     Vous souhaitez peut-être faire pivoter une paroi. Pour effectuer une rotation de solide et conserver la géométrie correcte, avant de faire pivoter une face de paroi en tôle, vous pouvez convertir automatiquement les grugeages en coin en un grugeage en coin par défaut (lequel est, à dessein, légèrement surdimensionné). Une fois la rotation effectuée, les grugeages en coin sont automatiquement rétablis sur le type de grugeage d'origine.

Quelques exemples de types de grugeages en coin

Convertir un type de grugeage en coin en Laser symétrique.
Sélectionner l'option Lisse à partir de l'outil Grugeage en coin pour les plis à rayon inégal.
Sélectionner l'option Lisse pour un angle qui n'est pas à 90 degrés.



Les exemples suivants illustrent l'effet de la propriété RéférenceObjet de taille et de forme exactes, situé dans un emplacement exact, utilisé pour localiser ou établir une contrainte géométrique d'autres objets. du grugeage en coin sur une pièce en tôle dépliée.



Type de grugeage en coin : Circulaire RéférenceObjet de taille et de forme exactes, situé dans un emplacement exact, utilisé pour localiser ou établir une contrainte géométrique d'autres objets. : CoinVoir Congé (angle intérieur) ou Arrondi (angle extérieur)
Type de grugeage en coin : Circulaire RéférenceObjet de taille et de forme exactes, situé dans un emplacement exact, utilisé pour localiser ou établir une contrainte géométrique d'autres objets. : Centre
Type de grugeage en coin : Carré RéférenceObjet de taille et de forme exactes, situé dans un emplacement exact, utilisé pour localiser ou établir une contrainte géométrique d'autres objets. : CoinVoir Congé (angle intérieur) ou Arrondi (angle extérieur)
Type de grugeage en coin : Circulaire RéférenceObjet de taille et de forme exactes, situé dans un emplacement exact, utilisé pour localiser ou établir une contrainte géométrique d'autres objets. : Centre



Grugeage en coin ajouté à une pièce en forme de coque convertie en tôle





Ajouter un grugeage en coin à une pièce en forme de coque précédemment convertie en tôle. Avant de déplier cette pièce, vous devez lui ajouter des jonctions et des divisions de face.



Pour restaurer le type de grugeage en coin initial par défaut

1. Sélectionnez un ou plusieurs grugeages en coin.

   Vous pouvez sélectionner un coin Rempli en sélectionnant le sommet où devrait se trouver le grugeage en coin.

2. Sélectionnez l'optionPar défaut à partir de l'outil Grugeage en coin.

   Vous pouvez également modifier la valeur Type de grugeage dans la section Tôle du volet Propriétés.



Pour créer un grugeage en coin lisse entre des plis égaux

1. Maintenez la touche Ctrl enfoncée tout en cliquant pour sélectionner des plis égaux avoisinant un grugeage en coin.

2. Sélectionnez l'option Lisse à partir de l'outil Grugeage en coin.

Pour supprimer un grugeage en coin

Pour supprimer en conservant la géométrie

1. Sélectionnez un ou plusieurs grugeages en coin.

2. Sélectionnez Aucun à partir de l'outil Grugeage en coin du groupe Modifier de l'onglet Tôle ou à partir de la mini barre d'outils.

   L'objet du grugeage en coin est supprimé. La géométrie est conservée.

Pour supprimer par comblement

1. Sélectionnez un ou plusieurs grugeages en coin.

2. Cliquez sur l'outil ComblerUtilisez l'outil Combler pour simplifier ou « nettoyer » la géométrie en prolongeant les faces avoisinantes pour éliminer une sélection. La région sélectionnée est comblée ou « réparée » avec la surface ou le solide avoisinant. dans la section Edition de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

Lorsqu'un grugeage en coin est comblé, le remplissage s'effectue selon un rayon correspondant au rayon interne du pli et de façon à créer un objet de coin.
