Cercles (Tôle)

Utilisez l'outil Sheet Metal Circle (Cercle (Tôle)) pour dessiner des cercles dans une tôle.

Les rectangles, les cercles, les polygones et les ellipses sont extrudés automatiquement en fonction de l'épaisseur d'une paroi en tôle au cours de l'esquisse. Vous pouvez modifier l'épaisseur de paroi par défaut dans les propriétés de tôle.

En outre, vous pouvez choisir l'option Section pour créer une paroi perpendiculaire au plan d'esquisse lorsque vous dessinez.

Pour tracer un cercle dans une tôle

Cliquez sur l'onglet Tôle.
Cliquez sur Cercle dans le groupe Esquisse ou appuyez sur C.
(Facultatif) Cliquez sur l'option Section si vous souhaitez créer des parois pendant l'esquisse.

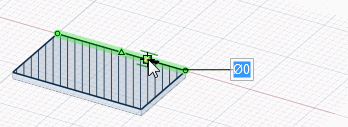

Cliquez pour définir le centre du cercle.

Vous pouvez dimensionner les points par rapport à d'autres objets d'esquisse.
Cliquez pour définir le diamètre du cercle.
Le cercle s'accroche aux tracés ou aux cercles et arcs déterminés existants dans le plan de l'esquisse.

Si vous tracez deux cercles tangents et que vous modifiez le diamètre d'un cercle en modifiant sa cote, sa tangence avec l'autre cercle est conservée.

Si vous glissez le centre d'un cercle tangent d'un autre cercle, le rayon du deuxième cercle change pour conserver la tangence.

Options

Les options d'esquisse de tôle suivantes vous permettent de choisir entre l'esquisse d'une paroi plane ou celle d'une paroi qui est perpendiculaire au plan d'esquisse :

Auto	Lorsque vous dessinez une section ouverte (série de lignes), une paroi perpendiculaire est créée. Lorsque vous dessinez une section fermée (carré, cercle, etc.), une paroi plane est créée.
Plat	Toute esquisse fermée permet de créer une paroi plane.
Profil	Lorsque vous dessinez une section ouverte (série de lignes), une paroi perpendiculaire est créée.
Automatique	Utilisez l'emplacement de départ de l'esquisse pour déterminer si l'intérieur ou l'extérieur de la feuille est conservé lors du pliage.
Intérieur	Conservez la longueur de la surface intérieure de la feuille lors du pliage.
Extérieur	Conservez la longueur de la surface extérieure de la feuille lors du pliage.

Les options suivantes sont disponibles pour tous les outils d'esquisse :

Dimensions cartésiennes : sélectionnez un point dans une esquisse, puis cliquez sur cette option pour afficher les dimensions cartésiennes à partir du point. Les dimensions cartésiennes affichent les distances X et Y à partir du point sélectionné. Si aucun point n'est sélectionné, elles affichent les distances X et Y à partir de l'origine.
Dimensions polaires : sélectionnez un point dans une esquisse, puis cliquez sur cette option pour afficher les dimensions polaires à partir du point. Les dimensions polaires affichent un angle et une distance à partir du point sélectionné. Si aucun point n'est sélectionné, elles affichent l'angle et la distance à partir de l'origine.
Accrocher au quadrillage : sélectionnez cette option pour activer ou désactiver l'accrochage en mode Esquisse. Le curseur s'accrochera à l'incrément d'espacement du quadrillage secondaire en cours d'esquisse. Les valeurs par défaut sont 1 mm pour les unités métriques et 0,125 pouce pour les unités impériales. Pour modifier l'espacement du petit quadrillage, reportez-vous à la rubrique Unités.
Accrocher à l'angle : sélectionnez cette option pour activer ou désactiver l'accrochage sur l'angle en mode Esquisse. Le curseur s'accrochera à l'incrément d'accrochage angulaire en cours d'esquisse. La valeur par défaut est 15 degrés. Pour modifier l'incrément angulaire de l'accrochage, reportez-vous à la rubrique Options d'accrochage.
Créer des courbes : les courbes d'esquisse sont créées en tant que courbes d'annotation. Si vous déplacez la conception vers une feuille de mise en plan alors que le mode Esquisse est sélectionné, vous devez cocher à nouveau la case Créer des courbes dans le groupe Options d'esquisse du volet Options afin de créer des courbes d'annotation sur la feuille de mise en plan. Reportez-vous à la rubrique Courbes d'annotation.
Options de l'ajusteur de courbe : si le plan d'esquisse traverse un objet avec maillage, le système ajuste les courbes en traversant les points des facettes. Les lignes sont affichées en vert et les arcs en bleu. Les options suivantes s'appliquent aux courbes générées par le système.
- Ajuster les courbes - Désactivez cette option si vous ne souhaitez pas que le système ajuste les courbes au travers des points
- Tolérance - Détermine le nombre de points qui seront découverts, ce qui détermine également combien de courbes seront créées Plus la tolérance est réduite, plus grand est le nombre de points découverts et le nombre de courbes générées.
- Fusion automatique - Lorsque cette option est activée, le système fusionne les lignes et les arcs pour créer des splines. Les splines sont affichées en rose.
