Cliquez sur
Diviser une face dans le groupe Intersection
de l'onglet Conception.
Le guide d'outil Sélectionner une cible est activé.
Sélectionnez la face que vous souhaitez diviser.
(Facultatif) Sélectionnez un guide d'outil.
Passez la souris au-dessus de faces ou d'arêtes de la conception pour visualiser l'arête qui doit être créée sur la cible. Les cotes sont affichées le long des arêtes U et V de la face.
Cliquez pour sélectionner la face, le plan ou l'arête à utiliser pour diviser la face sélectionnée. Vous pouvez sélectionner plusieurs faces.
Vous pouvez maintenir la touche Maj enfoncée et déplacer la souris sur une arête tout en sélectionnant les points de diviseur. Le point milieu de l'arête est marqué d'une sphère jaune entre parenthèses. Les cotes X et Y émaneront de ce point.
Le guide d'outil Sélectionner des résultats reste activé jusqu'à ce qu'il ne reste qu'une ligne de division afin que vous puissiez supprimer une ligne de division sans réactiver le guide d'outil.
Coter à partir du point milieu d'une arête pour diviser une face.

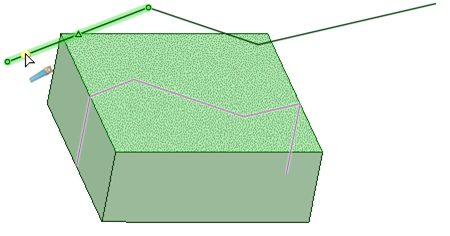

Vous pouvez diviser une face à l'aide de courbes, même si elles ne sont pas en contact avec la face. Pour utiliser les courbes connectées comme diviseur, appuyez sur la touche Maj et maintenez-la enfoncée. Un exemple est illustré ci-dessous.
L'outil Diviser une face est accompagné de plusieurs guides d'outil couvrant différentes étapes du processus de division :
|
|
Le guide d'outil Sélectionner une cible est activé par défaut. Si vous n'avez pas présélectionné la face ou la surface cible, vous pouvez la sélectionner depuis l'outil Diviser une face à l'aide du guide d'outil Sélectionner. Tout en appuyant sur Ctrl, cliquez sur plusieurs surfaces ou faces de solides dans le même plan pour les diviser. |
|
|
Le guide d'outil Sélectionner la face du diviseur s'active une fois que vous sélectionnez une cible. Lorsque ce guide d'outil est actif, cliquez pour sélectionner la face ou la surface que vous souhaitez utiliser pour créer une arête sur la cible. |
|
|

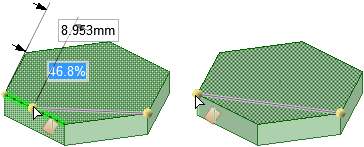

Le guide d'outil Sélectionner un point de diviseur suivant les UV s'active lorsque vous avez sélectionné une cible. Passez la souris au-dessus d'une arête pour visualiser les nouvelles arêtes qui doivent être créées. Cliquez pour créer l'arête sur la face sélectionnée. Vous pouvez passer la souris sur une arête avec ce guide d'outil pour afficher et modifier la longueur le long de l'arête et le pourcentage de l'arête se trouvant entre le point initial et le point final. |
|
|
Le guide d'outil Sélectionner un point de diviseur perpendiculaire s'active lorsque vous avez sélectionné une cible. Sélectionnez une arête pour visualiser l'emplacement de la division perpendiculaire. Cliquez pour créer l'arête sur la face sélectionnée. La face est divisée de manière perpendiculaire à l'arête sélectionnée. |
|
|
Le guide d'outil Sélectionner deux points de diviseur s'active lorsque vous avez sélectionné une cible. Cliquez pour sélectionner le premier point sur une arête, passez ensuite la souris sur une autre arête pour visualiser la nouvelle arête qui doit être créée. Cliquez pour créer l'arête sur la face sélectionnée. La ligne la plus courte est dessinée entre les deux points. Vous pouvez passer la souris sur une arête avec ce guide d'outil pour afficher et modifier la longueur le long de l'arête et le pourcentage de l'arête se trouvant entre le point initial et le point final. |
|
|
Sélectionnez le guide d'outil Sélectionner des résultats, puis cliquez sur les arêtes récemment créées pour supprimer les arêtes inutiles. |
L'option suivante est associée à l'outil Diviser une face :
|
Créer les courbes |
Sélectionnez cette option pour créer des lignes d'esquisse plutôt que de diviser la face. |
© Copyright 2015 SpaceClaim Corporation. Tous droits réservés.
Pour diviser une face avec une autre face ou un plan
