Vous pouvez sélectionner une autre face de base pour créer simultanément une autre soudure par points sur cette face.

Ajouter une autre face

1. Cliquez sur le guide d'outil Sélectionner les faces de base.

2. Sélectionnez la face inférieure de la pièce rouge à l'arrière de la conception :







3. Cliquez sur le guide d'outil Sélectionner les arêtes directrices.

4. Sélectionnez l'arête la plus éloignée de la face de base :







   Une répétition identique de points de soudure est ajoutée à la deuxième face de base à l'aide des mêmes options que la première face de base.

Terminer la définition de la soudure par points

1. Cliquez sur le guide d'outil Terminer pour finir la soudure par points.

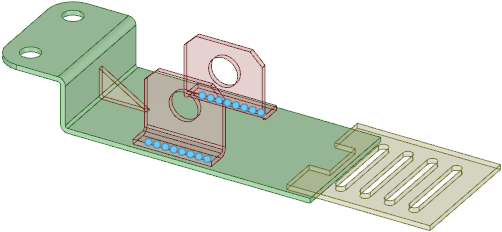

   Les soudures par points sont affichées sous forme de points bleu clair dans la fenêtre de conception :





   Le joint par point de soudure est également ajouté à la structure arborescente :
