Recopie de style

Utilisez l'outil Recopie de style pour copier les propriétés d'affichage d'un objet à un autre. Cet outil applique la couleur et la transparence de manière intelligente d'un type d'objet à un autre.

Vous pouvez sélectionner un composant dans l'arborescence de structure en tant que cible pour l'outil Recopie de style. La couleur et la transparence sont appliquées à tous les solides d'un composant. Vous ne pouvez pas sélectionner un composant en tant qu'objet source ; seuls les solides du composant cible sont modifiés.

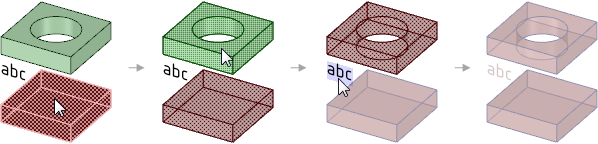

Dans l'exemple ci-dessous, la pièce rouge est semi-transparente et possède des arêtes bleues. Le style du bloc rouge a été copié à l'aide du pinceau vers le bloc vert et l'annotation. La couleur, la transparence et la couleur d'arête du bloc rouge ont été copiées vers le bloc vert. Seule la couleur du bloc rouge a été copiée vers l'annotation car celle-ci n'est associée ni à une transparence ni à une couleur d'arête.

Pour utiliser le pinceau pour copier les propriétés d'affichage d'un objet à un autre

1. Cliquez sur Recopie de style dans le groupe Presse-papiers de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur..

2. Sélectionnez l'objet source à partir duquel vous souhaitez copier les propriétés d'affichage.

3. Sélectionnez l'objet cible vers lequel vous souhaitez copier les propriétés d'affichage.

   Le guide d'outil Sélectionner la cible est automatiquement activé afin que vous puissiez utiliser le pinceau pour copier les propriétés de la source à autant de cibles que vous le souhaitez en un seul clic sur celles-ci.

   Si vous ne pouvez pas sélectionner l'objet de votre choix, tel qu'une arête, tentez de faire défiler la molette de la souris sur l'objet.

4. Si vous souhaitez utiliser le pinceau pour copier les propriétés d'un autre objet source, cliquez sur le guide d'outil Sélectionner la source ou maintenez la touche Ctrl enfoncée tout en sélectionnant un autre objet source.

   Le guide d'outil Sélectionner la cible est de nouveau automatiquement activé afin que vous puissiez cliquer sur autant de cibles que vous le souhaitez.
