Créer l'arrière du support

1. Extrudez une arête pour former une surface.

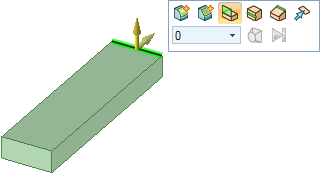

   1. Cliquez sur l'arête arrière du solide avec l'outil TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. pour la sélectionner.

      L'arête est mise en surbrillance et des options d'arête apparaissent dans le volet Options et dans la mini barre d'outils. Déplacez votre souris plus près de la mini barre d'outils pour la rendre plus opaque.

      Si vous avez déplacé le modèle dans la fenêtre de conception, cliquez sur le bouton VueParamètres d'orientation que vous pouvez appliquer à la conception (rotation, translation et zoom, par exemple). Vous pouvez ajuster ces paramètres un à un ou appliquer l'une des vues préconfigurées suivantes : Trimétrique, Isométrique, Haut, Bas, Face, Arrière, Droite, Gauche. Vous pouvez également sélectionner Aligner la vue et cliquer sur une face pour la visualiser de front. init. dans le groupe Orienter de l'onglet ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur.. Vous pouvez également appuyer sur H Ceci permet d'orienter le modèle selon ses vue et taille par défaut afin qu'il soit ajusté à la fenêtre de conception, comme illustré dans les images.







   2. Sélectionnez l'option ExtruderTirer une face le long de ses arêtes. Les arêtes se prolongent pour lier la face extrudée, créant une nouvelle section définie par les arêtes. arête dans le volet Options.

      (Vous pouvez passer la souris sur n'importe quelle option pour afficher une info-bulle expliquant cette option.)

      La flèche TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. change pour signaler les deux directions par défaut dans lesquelles vous pouvez extruder l'arête.

   3. Faites glisser l'arête vers le haut pour commencer à créer une surface.







   4. Tout en faisant glisser, appuyez et relâcher la barre d'espace pour afficher un champ de cote.

      Vous pouvez appuyer sur la barre d'espace pour modifier une cote chaque fois qu'une cote est affichée.

   5. Entrez 1,4.

   6. Appuyez sur Entrée pour terminer la surface.

      La surface apparaît maintenant dans l'arborescence Structure, sous le solide.

2. Tirez la surface pour en faire un solide.

   1. Cliquez sur la surface que vous venez de créer et faites glisser vers l'avant du solide (voir ci-dessous).







   2. Entrez 0,483 pour faire correspondre à l'épaisseur de votre premier solide.

   3. Appuyez sur Entrée pour terminer le tirage et créer la surface.







      Dans l'arborescence Structure, la surface disparaît et ce nouveau solide est automatiquement fusionné avec le premier.

3. Enregistrez votre travail.
