Amincir l'extrémité du support (Partie 2)

1. Copiez l'arête existante pour l'utiliser comme axe de pivot.

   1. Utilisez le menu déroulant Vues pour sélectionner la vue isométrique, puis faites pivoter le modèle pour afficher l'autre côté (voir la figure).

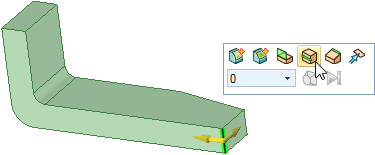

   2. Sélectionnez l'arête inférieure gauche du support (voir ci-dessous).







   3. Dans le volet Options ou la mini barre d'outils, sélectionnez l'option Copier l'arête .

      Deux flèches apparaissent pour indiquer les directions dans lesquelles l'arête peut être copiée le long des surfaces existantes. Vous pouvez passer d'une direction à l'autre à l'aide de la touche Tab.

   4. Faites glisser l'arête le long de la surface 1,5".





2. Faites tourner la face pour la faire correspondre à la face angulaire sur l'autre côté du support.

   1. Sélectionnez la nouvelle surface entre la nouvelle ligne et l'extrémité du support.





   2. Cliquez sur le guide d'outil RévolutionDéplacez un chemin autour d'un axe. Utilisez l'outil Tirer pour faire tourner des faces et arêtes ou une hélice autour d'un axe. Cet axe peut être une ligne droite, un axe ou une arête. Voir Révolution soustractive. (situé sur le côté droit de la fenêtre ConceptionModèle 2D ou 3D contenant au moins un composant de niveau supérieur.).

   3. Cliquez sur la ligne créée à l'étape précédente.





   La ligne est mise en surbrillance en bleu et la flèche TirerOutil utilisé pour déformer la géométrie. Utilisez l'outil Tirer pour effectuer des décalages, extrusions, révolutions, balayages, dépouilles et lissages de faces et des arrondis, chanfreins et extrusions d'arêtes. Lors de la conversion d'une esquisse en 3D, tirer une ligne crée une surface et tirer une surface crée un solide. se transforme pour indiquer que le tirage fera tourner la face sélectionnée.



   4. Faites glisser pour commencer à faire tourner la face. Tout en faisant glisser, appuyez et relâchez la barre d'espace pour dimensionner la révolution.

   5. Entrez -13 et appuyez sur Entrée pour terminer la révolution.





3. Enregistrez votre travail.
