ビームの向きの変更

SpaceClaimオンラインヘルプ

ビームの向きの設定

このツールは、ビームの方向の変更、アンカーポイントを中心としたビームの回転、アンカーポイントからのビームのオフセットに使用します。

[プリペア] タブの [ビーム] グループにある [向き] をクリックします。
ストラクチャーツリーまたは [デザイン] ウィンドウでビームを選択します。

[向き] ツールがアクティブなときには、[ビーム] グループの [表示] をクリックし、表示モードを [ソリッドビーム] に変更できます。ビームが見えるように、この操作を行っておくことをお勧めします。
(オプション) [オブジェクトの方向へ] ツールガイドをクリックするか、Alt キーを押しながら基準オブジェクトを選択すると、選択したオブジェクトのプレーンの投影後の Z 方向にビームの向きが変更されます。

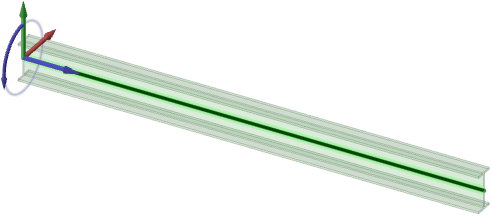

青い矢印でビームの向きを変更します。
- ビームの方向を反転させるには、まっすぐな青い矢印 (X 軸) をクリックします。
- アンカーポイントを中心にビームを回転させるには、カーブした青い矢印をドラッグします。
- ビームを 90 度回転させるには、カーブした青い矢印をダブルクリックします。
- ビームをオフセットするには、赤または緑の矢印 (Y 軸と Z 軸) をドラッグします。

次のツールガイドを使用すると、プロセスを段階的に最後まで実行できます。

	[選択] ツールガイドがディフォルトでアクティブになっています。このツールガイドを使用すると、向きを変えるビームオブジェクトを選択できます。
	[オブジェクトの方向へ] ツールガイドでは、面、エッジ、または軸を選択し、ビームの向きをその方向に合わせることができます。

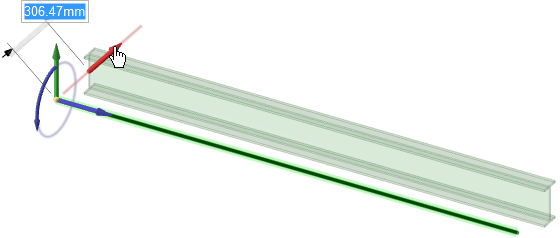

ビームを Y 軸に沿ってオフセット
