オフセット関係の作成

2 つの面の間にオフセットの関係は、[オフセットエッジ、セグメント、カーブが移動またはコピーされた距離。] ツールで作成します。この関係は、他の 2D および 3D 編集ツールでも維持されます。たとえば、[プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] ツールで面のオフセットを選択すると、オフセット寸法が表示されます。基準面に寸法は表示されません。

オフセット関係を作成するには

1. [作成] グループの [オフセットエッジ、セグメント、カーブが移動またはコピーされた距離。] ツール をクリックします。

   オフセットの関係が可能な面を表示するには、デザインの面上にマウスカーソルを合わせます。

2. (オプション) オプションを選択します。

   選択したペアと同じオフセット値を持つペアを全て選択したい場合は、[全ての同一オフセットの検索] オプションを選択します。このオプションを選択しない場合、オフセット関係は選択された面のペアのみに作成されます。

3. 最初の面をクリックします。

4. 第 2 の面をクリックします。

   面のペアと、同じオフセット値持つ他の面のペアの間にオフセット関係が確立されます (全て同じオプションが選択されている場合)。[基準面切替え] ツールガイドが有効になります。

5. (オプション) 基準面「オフセット基準面」を参照してください。 (複数可) を選択します。

   デザインツールで面の 1 つを移動すると、オフセットペアの他方の面も移動して、オフセット関係が保持されます。オフセットペアの一方の面をフィルすると、他方の面もフィルされます。

ツールガイド

[オフセットエッジ、セグメント、カーブが移動またはコピーされた距離。] ツール内には、編集プロセスを実行するのに役立ついくつかのツールガイドがあります。

例

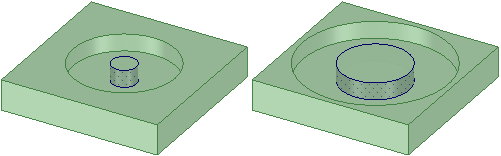

2 つの円筒面間のオフセット関係により、いずれかの円筒の直径を変更すると、両円筒面が変わります。
