ライトウエイトコンポーネントの表示

ライトウエイトコンポーネントとは、デザインをグラフィックのみで表現したものです。デザインのライトウエイトコンポーネントの透明度を調整できます。デザインを開いたとき、または挿入したときにライトウエイトコンポーネントが表示されない場合は、設定が、ライトウエイトコンポーネントを表示する構成になっているかを確認してください。

「ライトウエイトコンポーネント」も参照してください。

ライトウエイトコンポーネントの透明度を調整するには

1. ステータスバーの [透明] アイコン をクリックします。

2. スライダを調整して、[デザイン] ウィンドウのライトウエイトコンポーネントの不透明度を設定します。全てのライトウエイトコンポーネントは、ここで設定した不透明度で表示されます。

ライトウエイトコンポーネントをソリッドとして表示するには

ライトウエイトコンポーネントを選択し、Ctrl キーと Shift キーを押しながら F8 キーを押して、コンポーネントをソリッドとして表示します。その他の全てのライトウエイトコンポーネントは、薄い表示のままです。

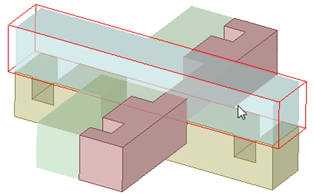

表示を薄くする前は、ライトウエイトコンポーネントは若干透明で表示され、エッジは表示されません。

表示を薄くした後は、ライトウエイトステータスに関わらず、選択したライトウエイトコンポーネント以外の全てのコンポーネントの表示が薄くなります。
