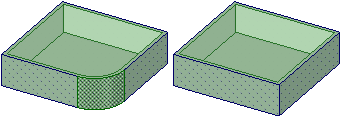

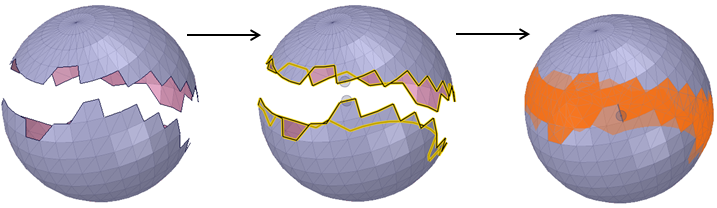

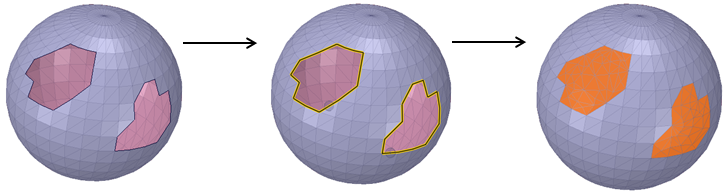

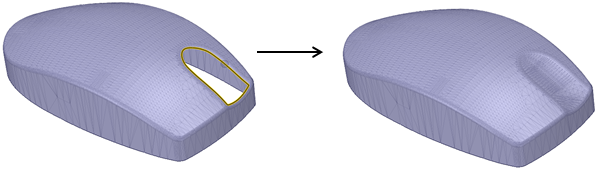

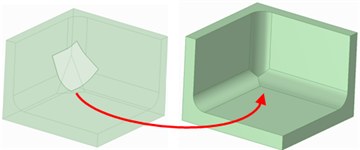

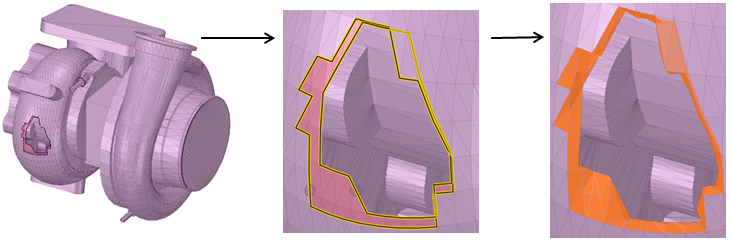

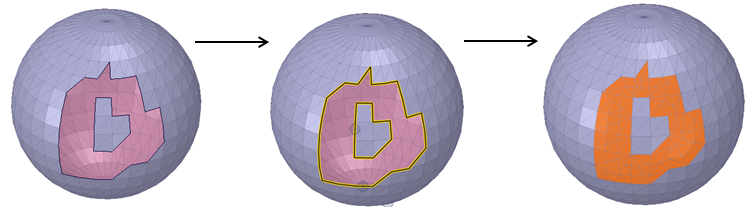

選択された領域を周囲のサーフェスまたはソリッドで埋めるには、[フィル

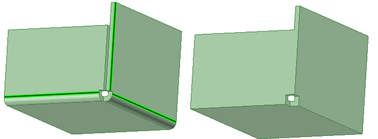

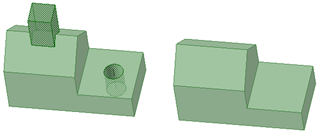

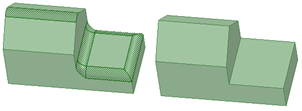

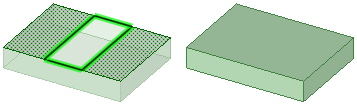

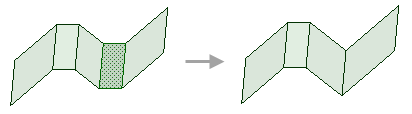

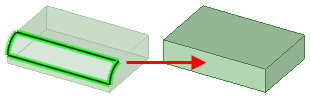

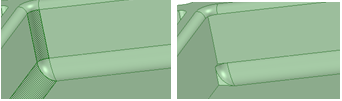

] ツールを使用します。フィルは、面取りやラウンド、回転カット、出っ張り、凹み、[組合せ] ツールによる領域削除で削除された領域など、ジオメトリへの多くのカット部分を「修復」することができます。[フィル] を使用してガセットをフィルした場合、ガセットが定義されているベンドジオメトリは損なわれません。
[フィル] ツールを使用して、サーフェスエッジを簡略化して、サーフェスにふたをし、ソリッドを形成することもできます。面とエッジの組合せを選択して、それらの面やエッジを 1 つの新しい面で置換できます。

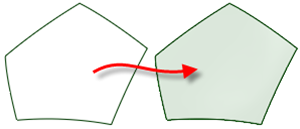

スケッチモードで [フィル] ツールを使用し、ほぼ閉じてはいるものの、複数の小さなギャップが存在するスケッチカーブのループをフィルできます。ギャップが大きすぎる場合は、ギャップの場所を示す複数のエラーメッセージが表示されます。このツールを使用して、複数のスケッチされたカーブを連結することもできます。
[フィル] ツールは、レイアウトの編集時にも使用できます。[フィル] は、断面線を横切って面をスケッチする場合に、3D に切り替えたときに断面線でサーフェスが分割されないようにする場合に便利な機能です。
モデルのジオメトリ (たとえばモデルの長さ、高さ、幅など) を変更した場合、モデルのフィルパターンは自動的に更新され、モデルの新しいジオメトリを正しく再度フィルします。
[フィル] ツールの操作についての詳細は、次のリンクのいずれかをクリックしてください。
Delete キーを使用して、ソリッドまたはサーフェス上のすべての面をフィルすることもできます。

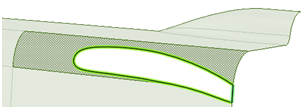

サーフェス領域を定義するエッジ、またはソリッド内やソリッド上の領域を定義する面を選択します。
ストラクチャーツリーでオブジェクトを選択し、そのオブジェクトを簡略化できます。
面を選択し、最低でも 1 つのエッジを選択すると、[フィル] ツールによりパッチが自動的に作成されます。
[フィル] ツール
を選択するか、F キーを押します。

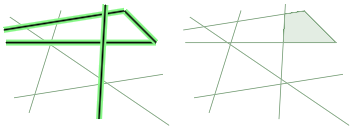

閉じている、またはほぼ閉じているスケッチラインのループを選択します。
[フィル] ツール を選択するか、F キーを押します。
ギャップの大きさがスケッチ面の小グリッド間隔の 1.5 倍未満の場合は、エッジが延長されてギャップが閉じられます。すき間がそれより大きい場合、ステータスバーにメッセージが表示され、すき間の終点が点滅します。
3D モードに切り替えると、フィルされたループはサーフェスになります。
(図面シートビューなどで) エッジのみが表示されている場合に、マウスのホイールを使用してソリッドの面を選択できます。面がハイライトされると、エッジの線がわずかに太くなります。レイアウトで線をフィルすると、レイアウトからサーフェスをプルして 3D 化できますが、この操作後もレイアウト編集モードのままになります。
フィルするスケッチラインがエッジと同じプレーン上でスケッチされていても、線およびエッジをフィルできます (線が面にインプリントされてエッジになっている場合、エッジをフィルすると線は削除されます)。
|
スケッチモードで [フィル] ツールをクリックして、閉じているまたはほぼ閉じているループを全てフィルし、3D モードに切り替えます。 |
[フィル] ツール内には、[フィル] ツールの動作を指定するためのいくつかのツールガイドがあります。
|
|
[選択] ツールガイドがディフォルトでアクティブになっています。このツールガイドがアクティブの場合は、フィルするエッジと面を選択できます。エッジループをクリックするか、またはボックス選択を使用することにより、複数のオブジェクトを選択できます。 |
|
|
[ガイドカーブを選択] ツールガイドを使用すると、ガイドカーブを選択できます。 |
|
|
[完了] ツールガイドを使用すると、フィルされた面が生成されます。 |
[オプション] パネルでは次のオプションが使用可能です。

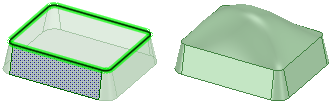

: 隣接面の初期正接を使用してブレンドのパッチによって選択したエッジをフィルするには、このオプションを選択します。このオプションにより、エッジを「所有する」面が相互に交差するまで拡張されるのではなく、全ての面がブレンドされたなめらかな 1 つの面のパッチが作成されます。ブレンドする点を Alt キーを押しながらクリックします。Alt キーを押しながら、または [ガイドカーブを選択] ツールガイドを使用して基準カーブを選択すると、このオプションは自動的に選択されます。Alt キーを押しながら、または [ガイドカーブを選択] ツールガイドをクリックして隣接面を選択しない限り、隣接面の正接は無視されます。
偏差の表示: [ブレンドのパッチ] オプションで作成したサーフェスまたは面の偏差解析結果を表示します。新しい面が一時的に色付きで表示され、そのサーフェス上の点から作成元となった面までの距離が示されます。解析結果の表示方法を変更するには、[色] および [スケール] コントロールを使用します。

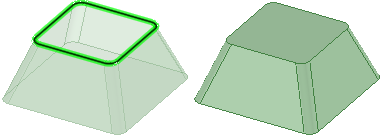

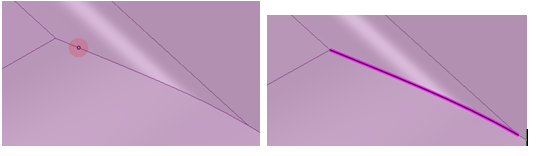

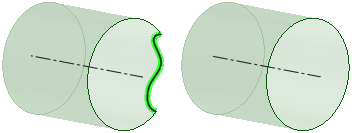

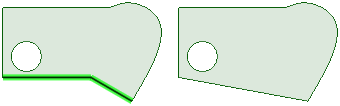

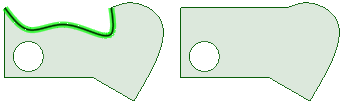

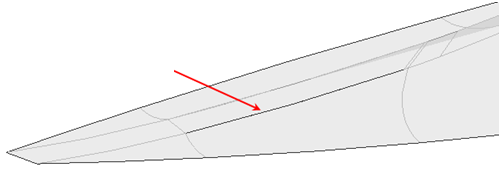

エッジの簡略化

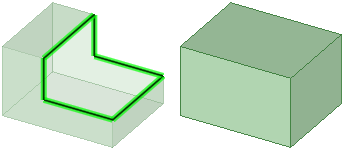

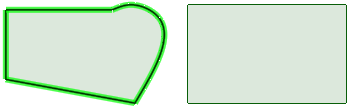

複数面にわたるエッジの簡略化

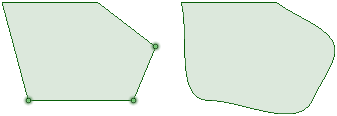

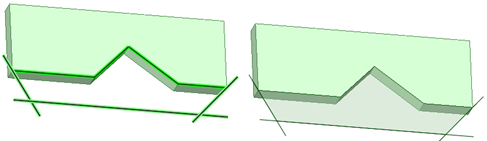

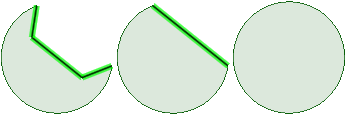

直線エッジとカーブエッジを使用したフィル

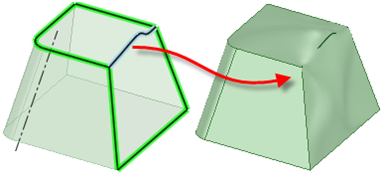

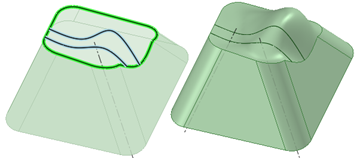

ガイドとしてカーブエッジを使用したフィル

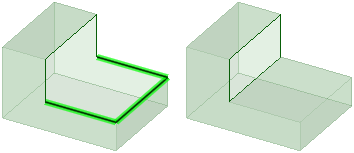

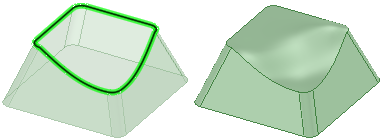

サーフェスのふた

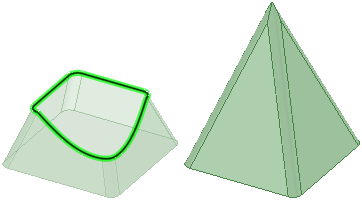

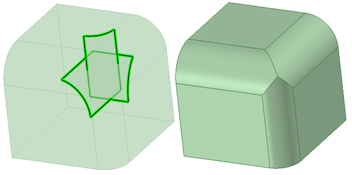

複数のエッジにわたるサーフェスのふた
|
|
|
|

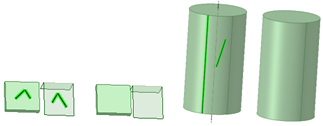

内部エッジを選択し、フィル後も保持します。 |

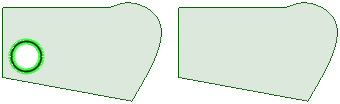

線を選択し、フィルしてサーフェスを簡略化します。内部エッジが削除されます。 |

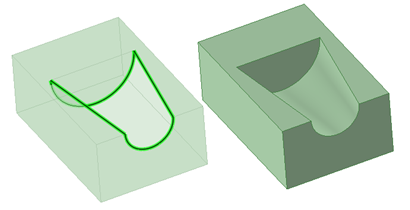

エッジのフィルによるソリッドの形成

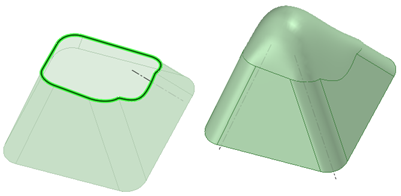

正接の延長が有効な場合と無効な場合のブレンドのパッチ。左は [正接の延長] オプションを選択した場合、右は選択しない場合です。
