放射状メニューの使用

このメニューでは、よく使用するツールをすぐに呼び出すことができ、[プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] ツールなど他のツールがアクティブな場合も選択モードを容易に選ぶことができます。放射状メニューでは、セカンダリの選択がサポートされています。たとえば、[プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] ツールガイドのいずれかを選択した後に、第 1 基準が選択されているかにどうかに関わらず、放射状メニューでエッジのループを選択することができます。

放射状メニューがマルチタッチスクリーンに表示されているとき、誤ってメニューが却下されてしまないように、タッチ入力はメニュー内のみで処理されます。

放射状メニューのオプションは、[一般] オプションで変更できます。

放射状メニューを使用するには

1. 放射状メニューを表示するには、マウスの左ボタンを押しながら右クリックします。

   O キーを押して、放射状メニューを開くこともできます。

   放射状メニューを開いたとき、マウスカーソルがエッジの上にあると、エッジ用の放射状メニューが表示されます。

2. 放射状メニューの中央をクリックすると、選択モードとツールの間で切り替えが行われます。

   アクティブなツールは、オレンジでハイライトされます。

3. 選択モードまたはツールのいずれかをのアクティブ化するには、その上にマウスを移動するかクリックします。

   放射状メニューが非表示になり、カーソルが変化してアクティブな選択モードまたはツールを示します。

   選択せずにメニューを閉じるには、メニューの外側をクリックするか、Esc キーを押します。

例

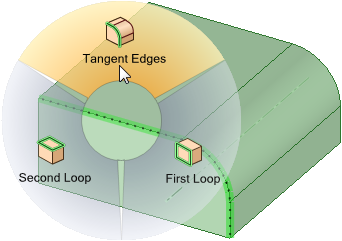

エッジ用の放射状メニューの起動
