シートメタルのウォールのベンド

SpaceClaimオンラインヘルプ

現在地: シートメタル機能 > シートメタルの作成と編集 > シートメタルのウォールのベンド

シートメタルの [ベンド] ツールは [面分割] ツールと同様の働きがあり、シートメタルのフラットなパーツや展開パーツにベンドを作成するときに使用します。シートメタル面のスケッチカーブに沿ってベンドする、エッジに対して垂直にベンドする、または 2 点間でベンドすることができます。

また、サーフェスに沿って複数のベンドラインを配置することもできます。シートメタル面に沿って新しいベンドラインを配置するとき、まだ曲げられて (フリップされて) いない既存の進行中ベンドは選択解除されたままです。

[シートメタル] タブの [作成] グループで [ベンド] ツールをクリックします。

[ベンドを作成] オプションが [ベンドオプション] パネルで有効になります。
(オプション) 以下の値を [ベンドオプション] パネルで変更します。
- [ベンド角]: ベンドの角度。

  エッジ上を選択してベンド角を作成する際に、[ベンド角] オプションを変更すると、プルエッジハンドルに即座に反映されます。
- [ベンド半径]: ベンドの内径。
  - 部品にベンドテーブルが適用されているときは、[ベンド半径] は [ツール半径] に変わり、入力はテーブルから使用できる半径値のドロップダウンリストとなります。
- [金型幅]: 金型の幅。部品にベンドテーブルが適用されているときは、使用できる幅のドロップダウンリストに変わります。
- ベンド許容量: ベンドのフラット長を計算するために使用する値。
- ベンド展開長補正: ベンドのフラット長を計算するために使用する値。
シートメタル面上のスケッチカーブをクリックします。スケッチカーブの長さに関わらず、面全体の長さに渡ってベンドが作成されます。
[完了] ツールガイドをクリックして、ベンドを作成します。

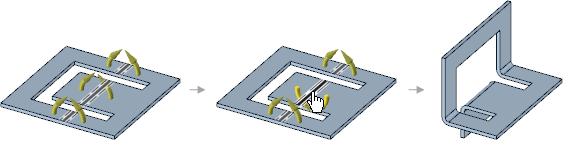

ベンドラインをクリックして、上にベンドするか下にベンドするかを切り替えます。

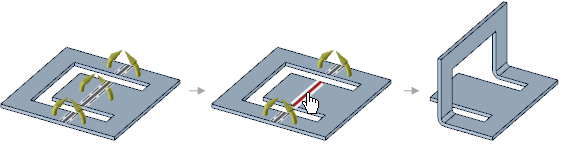

ベンドのセグメントをベンドラインが赤に変わるまでクリックすると、そのセグメントがベンドから削除されます。

ディフォルトで設定された、またはユーザーがオプション領域で設定した半径に基づいて、ベンドラインの両側の破線により、ベンドの許容領域の範囲が表示されます。

必要に応じて、ツールガイドがアクティブなときに [デザイン] ウィンドウの空の場所をクリックして、ベンドラインをクリアして [カッターポイントを選択] ツールガイドをアクティブ化できます。

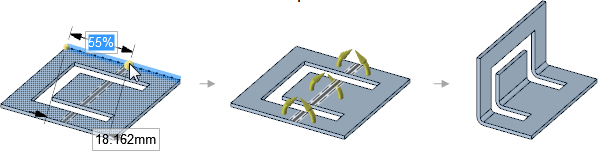

カッターポイントを選択: エッジ上の点をクリックすると、その点でエッジに対して垂直にベンドが作成されます。Tab キーを押して、ベンドからエッジの端点までのパーセンテージまたは距離の値を入力します。
2 つのカッターポイントを選択: あるエッジ上の点と別のエッジ上の点をクリックすると、その 2 点間にベンドが作成されます。2 つ目のエッジをクリックする前に、そのエッジまで延長する線をプレビューすることができます。Tab キーを押して、ベンドからエッジの端点までのパーセンテージまたは距離の値を入力します。
アンカーポイントを選択: ボディをベンドするときに固定したまま残す面を選択します。
カーブを選択: ベンドに巻くカーブを選択します｡

例

	ディフォルトでは [カッターポイントを選択] ツールガイドが有効になっています。このツールガイドでは、選択した場所でエッジに対して直角のベンドを作成します。
	[2 つのカッターポイントを選択] ツールガイドを使うと、1 つのエッジの点と別のエッジの点を選択して、その 2 点間でベンドを作成できます。

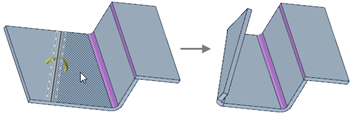

	[アンカーポイントを選択] ツールガイドを使用して、ボディをベンドしたときに固定のまま残る面を選択できます。
	[完了] ツールガイドをクリックして、ベンドを作成します。

	[ベンドを作成] オプションを使用して、直線に沿ってシートメタル面をベンドできます。
	[ジョグルを作成] オプションを使用して、面でジョグルベンドを作成します。
	[ビードを作成] オプションを使用して、面のカーブに沿ってビードを作成できます。
