ﾍﾑ

以下の表は、使用できるヘムタイプを示しています。

ヘムは、2 つの基本的な方法で作成できます。

• 選択したエッジに適用する
• 選択したエッジをプルする

ヘムのあるウォールを移動すると、ヘムもウォールに伴って移動します。

[ハイライト] グループで [ヘム] オプションをクリックして、シートメタルデザインにある全てのヘムをハイライトします。

[ヘム] ツールを使用してヘムを作成するには

1. エッジを選択
   • ヘムを作成できるのは、正方形になった直線の厚みエッジがある直線のエッジだけです。
   • 面取りで作成したエッジなど、厚みのないエッジにヘムは作成できません。

2. [ヘム] ツールのドロップダウンリストからヘムのタイプを選択します

3. ヘムが作成されます

   • ヘムはウォールの厚さによってオフセットされます。

[プル] ツールを使用してヘムを作成するには

1. [ヘム] ツールのドロップダウンメニューで、ディフォルトのヘムタイプを設定します

2. [プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] ツールを開きます。

3. エッジを選択します
4. インラインのプル矢印を選択します (面から 90°の矢印ではありません)
5. ミニツールバーから [ジョグル] または [ヘム] を選択します
6. 面をプルしてヘムを作成します

部分エッジヘムを作成するには

1. [ヘム] ツールのドロップダウンメニューで、ディフォルトのヘムタイプを設定します
2. [プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] ツールを開きます。
3. エッジを選択します
4. エッジの端のハンドル (黄色のボール) をドラッグして、ヘムの長さを調整します
5. インラインのプル矢印を選択します (面から 90°の矢印ではありません)
6. ミニツールバーから [ジョグル] または [ヘム] を選択します
7. 面をプルしてヘムを作成します

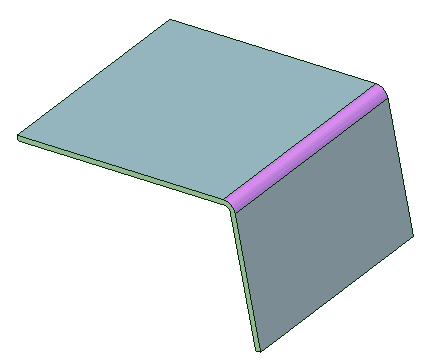

マルチエッジヘムを作成するには

1. [ヘム] ツールのドロップダウンメニューで、ディフォルトのヘムタイプを設定します
2. [プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] ツールを開きます。
3. エッジをダブルクリックして、エッジチェーン全体を選択します
4. インラインのプル矢印を選択します (面から 90°の矢印ではありません)
5. ミニツールバーから [ジョグル] または [ヘム] を選択します
6. 面をプルしてヘムを作成します

[移動] ツールを使用してヘムを作成するには

1. [移動ジオメトリの移動または回転に使用するツール。] ツールを開きます。

2. ベンドの内側のウォールを選択します。

   必要に応じて、マウスのスクロールホイールを使用し、他の面に隠れている面を選択します。

3. 以下に示すように、隣接する面でウォールを逆に回転させます。

   0.0001 mm のギャップが自動的に作成されます。

ヘムを変更するには

1. 1 つ以上のヘムを選択します。
2. [ヘム] ツールからオプションを選択します。

   また、ミニツールバーからヘムのタイプを選択するか、[プロパティ] パネルの [シートメタル] セクションで [ヘムのタイプ] を変更することもできます。どのヘムのタイプを選択したかによって、[長さ]、[高さ]、[ギャップ]、[直径] の値を変更できます。

   ヘムを選択した状態では、[プロパティ] パネルのシートメタルに設定されているヘムの内径、ベンドステップ、ベンド許容量シートメタル (板金) のベンド (曲げ) で生じる変化を補うために追加される材料の補正値。ベンド許容量は、平面のシート (板) をベンドする (曲げる) ことで生じる長さの変化を補正するために必要です。 (BA)、ベンド展開長補正シートメタル (板金) の展開長の計算に使用される値。ベンド展開長補正は、外側の金型ラインからベンド (曲げ) の始点までの距離 (セットバック) を 2 倍してベンド許容量を引いた値です。 (BD) の各パラメータも変更できます。ヘムの BA を変更すると、内径、高さ、角度など、ヘムの他のパラメータに応じて、BD パラメータも自動的に更新されます。

   ヘムを選択した状態では、[プロパティ] パネルのシートメタルに設定されているヘムの内径、ベンドステップ、ベンド許容量シートメタル (板金) のベンド (曲げ) で生じる変化を補うために追加される材料の補正値。ベンド許容量は、平面のシート (板) をベンドする (曲げる) ことで生じる長さの変化を補正するために必要です。 (BA)、ベンド展開長補正シートメタル (板金) の展開長の計算に使用される値。ベンド展開長補正は、外側の金型ラインからベンド (曲げ) の始点までの距離 (セットバック) を 2 倍してベンド許容量を引いた値です。 (BD) の各パラメータも変更できます。ヘムの BA を変更すると、内径、高さ、角度など、ヘムの他のパラメータに応じて、BD パラメータも自動的に更新されます。

ヘムを削除するには

ジオメトリだけ残してヘムオブジェクトを削除するには

1. ヘムを選択します。

2. [シートメタル] タブの [変更] グループにある [ヘム] ツール、またはミニツールバーから [なし] を選択します。

   ヘムオブジェクトが削除されます。ヘムをハイライトしてもオブジェクトがハイライトされなくなります。ジオメトリは残り、引き続き操作できます。

   ヘムを削除するには、[デザイン] タブの [編集] グループにある[フィル[フィル] ツールを使用すると、周囲の面を延長して選択部を除去することでジオメトリを簡略化または削除できます。選択した領域は、周囲のサーフェスやソリッドで埋められるか修復されます。] ツールを使用するか、右クリックしてコンテキストメニューから [削除] を選択します。
