短いエッジの検索

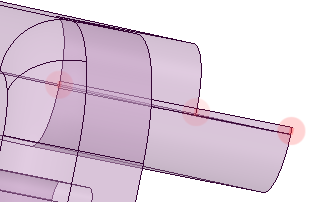

[短いエッジ] ツールは、指定された長さより短いすべてのカーブを見つけます。シミュレーション実行用にデザインをメッシュ化しなくてはならない場合、短いエッジは、メッシュの品質に影響します。

ツールガイド

次のツールガイドを使用すると、プロセスを段階的に最後まで実行できます。

	[問題を選択] ツールガイドは、ディフォルトでアクティブになっています。このツールガイドを使用すると、ツールにより自動的に検出された問題領域を選択し、修正できます。
	[問題を除外] ツールガイドを使用すると、特定の領域を選択と修復の対象から除外できます。
	[完了] ツールは、残った問題領域をすべて、あるいは現在選択されている問題領域を修復します。

短いエッジを検索するには

1. [プリペア] タブの [削除] グループで、[短いエッジ] ツールをクリックします。

2. [最大長さ] オプションを設定するか、ディフォルト値をそのまま使用します。

3. 最大長公差範囲内にあるエッジがハイライト表示になりされます。

4. 問題領域をクリックして修復するか、[完了] ツールガイドをクリックします。
