[プル] によるスケッチのスケール

[スケール] ツール、または [プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] ツールでは、スケッチカーブのスケールを設定できます。

[スケールソリッドまたはサーフェス: [プル] ツールを使用して選択したオブジェクトのサイズを変更します。動的にスケールするか、スケール値を入力してスケールできます。図面シートまたは横断面: ストラクチャーツリーで [ビュー] を選択して [プロパティ] パネルを編集することで、ビューを拡大または縮小します。] ツールは、1 つの平面上にあるスケッチカーブをスケールしたいときに使用します。[プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] ツールは、以下の例に示すように、複数の平面上にあるカーブをスケールしたいときに使用します。

[プル] ツールを使用してスケッチカーブをスケールするには

1. [デザイン] タブの [編集] グループで [プルジオメトりを曲げたり変形したりするツール。[プル] ツールを使用すると、面のオフセット、押出、回転、スイープ、勾配、ブレンドや、エッジのラウンド、面取り、延長が実行できます。スケッチを 3D に変換しているときに、線をプルするとサーフェスとなり、サーフェスをプルするとソリッドになります。] をクリックします。

2. カーブを選択します。

3. [スケールソリッドまたはサーフェス: [プル] ツールを使用して選択したオブジェクトのサイズを変更します。動的にスケールするか、スケール値を入力してスケールできます。図面シートまたは横断面: ストラクチャーツリーで [ビュー] を選択して [プロパティ] パネルを編集することで、ビューを拡大または縮小します。] ツールガイドをクリックします。

4. アンカーポイントを選択します。

5. [ブレンド] がオレンジでハイライトされている場合、[オプション] パネルでクリックし、このオプションをオフにします。

   [ブレンド] オプションが有効な場合、スケールは機能しません。

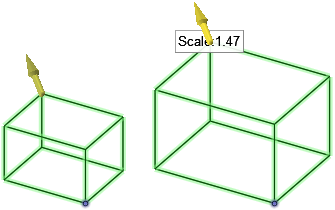

6. 黄色のガイド矢印の方向にドラッグします。
