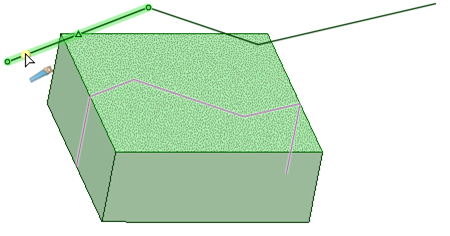

1. [カッター面を選択] ツールガイドをクリックします。

2. デザインの面またはプレーン上にマウスを移動すると、ターゲット上に作成されるエッジをプレビューできます。

3. 面またはプレーンをクリックし、選択した面をエッジで分割します。

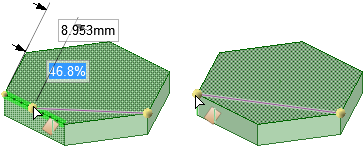

1. [UV カッターポイントを選択] ツールガイドをクリックします。

2. 面のエッジの上にマウスを移動して、作成されるエッジをプレビューします。

3. エッジ上の点をクリックして、選択した面を分割します。エッジに沿った距離がパーセント率で表示されます。

1. [2つのカッターポイントを選択] ツールガイドをクリックします。

2. エッジ上の点をクリックします。

3. 面またはエッジの上にマウスを移動して、作成されるエッジをプレビューします。

4. 別のエッジ上の点または面をクリックすると、選択した面が分割されます。

例



[カッター点を選択] および [カッター 2 点を選択] ツールガイドを使用して作成されるエッジのプレビュー





断面線上の点を選択することによる、断面モードでの面の分割





[2つのカッターポイントを選択] ツールガイドによる複数面の分割

1. [垂直カッターポイントを選択] ツールガイドをクリックします。

2. エッジ上の点をクリックします。

3. 面のエッジの上にマウスを移動して、作成されるエッジをプレビューします。

4. エッジに沿った距離とパーセント率が表示されます。スペースバーと Tab キーを押してこれらの値を変更できます。

1. [デザイン] タブの [分割結合] グループで [面分割] をクリックします。

2. [ターゲット選択] ツールガイドをクリックします。

3. 分割する全周の面を選択します。

4. 下に示すように、面を分割する地点をクリックします。



5. [結果を選択] ツールガイドはアクティブになっていますので、下のイメージの左側にあるように、保持しないエッジをクリックします。2 つの直線エッジが削除された後の結果は、右側に表示されています。
