ブラケット端のテーパ (パート 2)

1. 既存のエッジをコピーして、旋回軸として使用します。

   1. [ビュー] ドロップダウンメニューで [アイソメ] ビューを選択し、モデルを回転させて反対側 (図参照) を表示します。

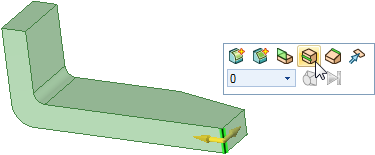

   2. 下に示すように、ブラケット底面の左エッジを選択します。







   3. [オプション] パネルまたはミニツールバーで、[エッジのコピー] オプションを選択します。

      既存のサーフェスに沿って、エッジをコピーできる方向を示す 2 つの矢印が表示されます。2 つの方向は Tab キーを使って切り替えることができます。

   4. サーフェスに沿ってエッジを 1.5" ドラッグします。





2. ブラケットの反対側の角度付き面に合うように、面を回転させます。

   1. 新しい線とブラケットの末端の間で新しく作成されたサーフェスを選択します。





   2. [回転軸の周囲のパスで移動します。[プル] ツールを使用して、軸を中心に面、エッジ、ヘリカルを回転します。軸は直線、軸、エッジのいずれかです。「負の回転」を参照してください。] ツールガイド選択したツールに特有の機能。 ([デザイン] ウィンドウの右側に表示) をクリックします。

   3. 前のステップで作成した線をクリックします。





   クリックした線が青色でハイライトされ、プルの矢印が変化して、プルによって選択面が回転することが示されます。



   4. ドラッグして面の回転を開始します。ドラッグする間、スペースバーを一度押して離し、回転の寸法を追加します。

   5. -13 と入力し、Enter キーを押して回転を終了します。





3. 作業を保存します。
