Allineamento di oggetti

Lo strumento Align (Allineamento) consente il caricamento di un modello e allinea due punti, linee, piani, origini, o la combinazione di questi elementi. Selezionando una superficie cilindrica o conica, l'asse è allineato. Selezionando una superficie sferica, il punto centrale è allineato. L'utente può definire una condizione di assieme con giunto a sfera utilizzando lo strumento Align (Allinea) selezionando la superficie della sfera e quindi la superficie della cavità. La sfera ruota nella cavità indipendentemente dalla posizione scelta dall'utente per il gestore di movimento sulla parte della sfera.

Vedere la Scheda di riferimento dei vincoli di assieme stampabile per le descrizioni di tutti i vincoli dell'assieme.

Fare clic per riprodurre

L'utente può utilizzare lo strumento Align (Allinea) per spostare gli oggetti senza assegnare le condizioni dell'assieme. Se gli oggetti appartengono a diversi componenti, deselezionare Create conditions (Crea condizioni) nel pannello Assembly Options (Opzioni assieme) prima dello spostamento.

Per allineare gli oggetti

1. Fare clic su Align (Allinea) nel gruppo Assembly (AssiemeGerarchia di componenti e sottocomponenti che mostrano relazioni all'interno di un disegno, come mostrato nell'albero Struttura. In produzione, un'unità montata insieme da parti prodotte. Vedere lo strumento Assembly (Assieme), Component (Componente)) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

   La guida dello strumento Align (Allinea) è attivata per impostazione predefinita.

2. Selezionare un bordo o la faccia del componente che si desidera spostare.

   Premendo Ctrl-clic si possono selezionare più oggetti.

   La guida dello strumento Reference (RiferimentoOggetto che si presume essere con forma e dimensioni esatte ed essere in un posto esatto, che viene usato per porre o stabilire relazioni geometriche di altri oggetti.) è attivata.

3. Selezionare un bordo o la faccia del componente che si desidera mantenere fisso.

   I componenti si allineano. L'utente può controllare l'animazione dell'allineamento con Animate Full Pull (Anima trascinamento completo), opzioni Advanced (Avanzate) SpaceClaim.

   Il vincolo è aggiunto ai componenti nell'albero Structure (Struttura).

Per velocizzare questa operazione

Utilizzare lo strumento Select (Selezione) per fare clic sul componente che si desidera spostare, poi premere Ctrl+clic sul componente che si desidera rimanga fisso. Poi fare clic su Align (Allinea) nel gruppo Assembly (AssiemeGerarchia di componenti e sottocomponenti che mostrano relazioni all'interno di un disegno, come mostrato nell'albero Struttura. In produzione, un'unità montata insieme da parti prodotte. Vedere lo strumento Assembly (Assieme), Component (Componente)) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

Per invertire il senso di una condizione di allineamento

Fare clic con il tasto destro del mouse su una condizione Align (Allinea) nell'albero Structure (Struttura) e selezionare Reverse Sense (Inverti senso) per allineare i componenti sul lato opposto del piano di allineamento.

L'utente può modificare anche il valore Reversed (Invertito) su True (Vero) o False (False) nella sezione Assembly Condition (Condizioni dell'assieme) nel pannello Properties (Proprietà).

Per definire una distanza di offset per una condizione di allineamento

1. Selezionare la condizione Align (Allinea) nell'albero Structure (Struttura).

2. Cambiare il valore dell'angolo nella proprietà OffsetDistanziare uno spigolo, segmento, o curva che viene spostato o copiato. nel pannello Properties (Proprietà).

Per allineare oggetti senza una condizione di assieme

1. Fare clic su Align (Allinea) nel gruppo Assembly (AssiemeGerarchia di componenti e sottocomponenti che mostrano relazioni all'interno di un disegno, come mostrato nell'albero Struttura. In produzione, un'unità montata insieme da parti prodotte. Vedere lo strumento Assembly (Assieme), Component (Componente)) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

   La guida dello strumento Align (Allinea) è attivata per impostazione predefinita.

2. Fare clic su Create conditions (Crea condizioni) nel pannello Options (Opzioni).

3. Selezionare un bordo o una faccia dell'oggetto che si desidera spostare.

   Premendo Ctrl+clic si possono selezionare più oggetti.

   La guida dello strumento Reference (RiferimentoOggetto che si presume essere con forma e dimensioni esatte ed essere in un posto esatto, che viene usato per porre o stabilire relazioni geometriche di altri oggetti.) è attivata.

4. Selezionare un bordo o una faccia dell'oggetto che si desidera mantenere fisso.

   I componenti si allineano. L'utente può controllare l'animazione dell'allineamento con Animate Full Pull (Anima trascinamento completo), opzioni Advanced (Avanzate) SpaceClaim.

Guide degli strumenti

Esempi

Fare clic sulla condizione Align assembly (Allinea assieme) nell'albero Structure (Struttura) per evidenziare le facce.

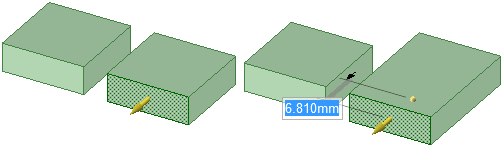

Trascinando una faccia della coppia allineata si modifica un oggetto e si sposta l'altro.

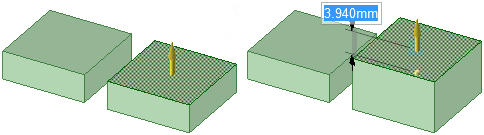

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. una faccia adiacente non ha effetti sulla coppia allineata.

Definizione di una cavità della sfera utilizzando l'allineamento.
