Codici a barre

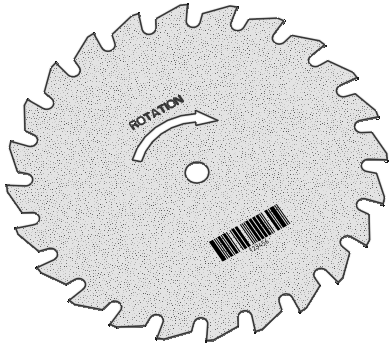

L'utente può posizionare annotazioni Barcode (Codice a barre) nel progetto, nel disegno o in una diapositiva markup 3D. I codici a barre sono inseriti sui piani dell'annotazione e mostrati nell'albero Structure (Struttura). Se nel disegno sono presenti anche note, per le note e per i codici a barre saranno disponibili le rispettive cartelle nell'albero Structure (Struttura). I codici a barre possono essere disposti come le note.

Per aggiungere un codice a barre

1. Selezionare lo strumento  Barcode (Codice a barre) nel gruppo Annotation (AnnotazioneInformazioni che è possibile aggiungere ad un disegno, come note, dimensioni, tolleranze geometriche, segni di centratura, e Bills of Materials (Distinte materiali).) della scheda Detail (dettaglio)
2. (Facoltativo) Modificare il
   • Type (Tipo) delle opzioni di visualizzazione: Scegliere uno tra i diversi tipi standard dal menu a tendina (l'impostazione predefinita è 'Codice 2 di 5')
   • Show Text (Mostra testo): casella di controllo che visualizza o nasconde il testo del codice a barre
3. Posizionare il codice a barre su un piano dell'annotazione
4. È possibile continuare a posizionare altri codici e barre o uscire dallo strumento

Per modificare un codice a barre

1. Selezionare un codice a barre e modificare una delle proprietà seguenti
   • Type (Tipo): Scegliere uno tra i diversi tipi standard dal menu a tendina (l'impostazione predefinita è 'Codice 2 di 5')
   • Data (Dati): Si tratta del testo visualizzato (l'impostazione predefinita è '123456')
   • Show Text (Mostra testo): True o False (vero o falso)
   • Width (larghezza): consente di immettere un valore per la larghezza
   • Height (Altezza): consente di immettere un valore per l'altezza

Per visualizzare un codice a barre e nascondere il piano

1. Creare un livello, per i piani di annotazione.

2. Posizionare il piano di annotazione sul livello.

3. Disattivare la visibilità del livello che contiene il piano annotazioni.
