Orientamento di travi

Utilizzare questo strumento per cambiare la direzione di una trave, ruotarla intorno al suo punto di ancoraggio e spostarla dell'offset dal suo punto di ancoraggio.

Per cambiare l'orientamento di una trave

1. Fare clic su Orient (orienta) nel gruppo Beams (Travi) sulla scheda Prepare (Preparazione).

2. Selezionare una trave nell'albero Structure (Struttura) o nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

   L'utente può fare clic su Display (Visualizza) nel gruppo Beams (Travi) e cambiare la modalità di visualizzazione in Solid Beams (travi solide) mentre lo strumento Orient (orienta) è attivo. Per visualizzare la trave potrebbe essere necessario fare questa operazione.

3. (Facoltativo) Fare clic sulla guida dello strumento Orient to Object (Orienta con oggetto) o tenere premuto il tasto Alt e selezionare un oggetto di riferimento per orientare la trave nella direzione Z proiettata del piano dell'oggetto selezionato.

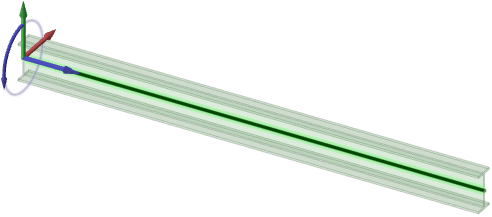

4. Utilizzare le frecce blu per cambiare l'orientamento della trave:

   • Fare clic sulla freccia blu dritta (asse X) per invertire la direzione della trave.

   • TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. la freccia blu curva per ruotare la trave intorno al suo punto di ancoraggio.

   • Fare doppio clic sulla freccia blu curva per ruotare la trave di 90°.

   • TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. le frecce rosse o verdi (assi Y e Z) per spostare dell'offset la trave.

Guide degli strumenti

Le guide degli strumenti seguenti vi assistono nel processo:

Esempio

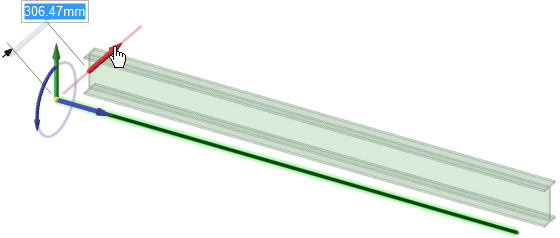

OffsetDistanziare uno spigolo, segmento, o curva che viene spostato o copiato. di una trave lungo l'asse Y.
