Controllo gioco

Lo strumento Clearance (Gioco) aiuta a individuare facilmente piccoli spazi tra facce.

Per individuare spazi tra facce

1. Fai clic su Clearance (Gioco) nel gruppo Detect (Rileva) della scheda Prepare (Prepara).

2. Digita una distanza per la Maximum distance (Distanza massima) nel pannello Options (Opzioni).

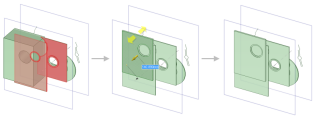

   Se lo strumento Clearance (Gioco) non è in grado di individuare spazi tra facce per il contesto inserito, viene visualizzato un messaggio di avviso Information (Informazione) che informa che non sono state trovate aree. Inserisci un nuovo contesto in cui individuare spazi esistenti. Se inserisci una distanza che non esiste nel disegno, un messaggio di avviso informa che la distanza inserita non è valida. Quando si inserisce una distanza massima valida, spazi tra facce che sono uguali o inferiori a questa distanza vengono automaticamente rilevati ed evidenziati, come indicato di seguito.



3. Usa gli strumenti Pull (Trascina) o Move (SpostaUno strumento usato per traslare o ruotare la geometria.) per regolare eventuali spazi, come necessario.

Opzioni

Le opzioni seguenti sono disponibili nel pannello Options (Opzioni):

• Maximum distance (Distanza massima): la distanza massima rilevabile per facce vicine.
