Due metodi:

• Tenere premuto il tasto Ctrl e fare clic sull'arco.
• Fare clic prima sull'arco e tenere premuto il tasto Ctrl mentre si trascina la quota.

1. Fare clic sulla freccia sotto allo strumento QuotaAnnotazione su un disegno che mostra la misurazione di un bordo o faccia. Usare lo strumento Dimension (Quota) per aggiungere misurazioni al vostro disegno, foglio di disegno, o markup 3D. e selezionare QuotaAnnotazione su un disegno che mostra la misurazione di un bordo o faccia. Usare lo strumento Dimension (Quota) per aggiungere misurazioni al vostro disegno, foglio di disegno, o markup 3D..

2. Se si crea una quota in 3D, fare clic su una faccia per creare un piano di quota sul quale posizionarla.

   Se modificare il piano di annotazione, fare clic con il pulsante destro del mouse e quindi fare clic su Seleziona nuovo piano di annotazione dal menu contestuale e selezionare un nuovo piano di annotazione.

3. Fare clic su uno spigolo o faccia appartenente allo smusso.

4. Spostare il mouse sopra il progetto disegno per visualizzare un'anteprima delle quote possibili.

5. Fare clic per creare la quota.

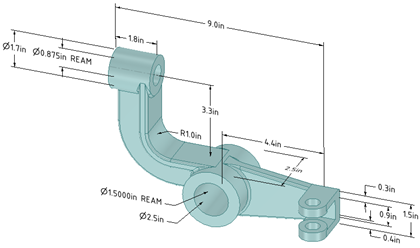

QuoteValori o espressioni che inserite per un controllo preciso durante la creazione o modifica di un disegno. E' possibile quotare ogni elemento, dalle linee in uno schizzo alle facce dei solidi. Vedere Ordinate dimensions (Quote ordinate), Progressive dimensions (Quote progressive), Ruler dimension (Quota righello). per smussi planari e cilindrici.



È possibile invertire l'orientamento delle quote di smusso impostando la proprietà Inverti quota smusso su Vero.

QuoteValori o espressioni che inserite per un controllo preciso durante la creazione o modifica di un disegno. E' possibile quotare ogni elemento, dalle linee in uno schizzo alle facce dei solidi. Vedere Ordinate dimensions (Quote ordinate), Progressive dimensions (Quote progressive), Ruler dimension (Quota righello). di smusso invertite



Le opzioni delle annotazioni della pagina Generale dell'opzione DettaglioAspetti di un disegno incorporati per comunicare con altri o sottoporre il disegno a revisione. Usare gli strumenti nella scheda Detailing (Dettaglio) per annotare disegni, creare fogli di disegno, e rivedere modifiche del disegno. E' possibile personalizzare le impostazioni dettaglio per conformarsi agli standard o creare il vostro stile personalizzato. nelle opzioni di SpaceClaim permettono di selezionare la modalità di visualizzazione delle quote di smusso.



• Stile quota smusso predefinito:
  • Lineare: visualizza la quota con le linee delle estensioni come raffigurato nelle immagini qui sopra.
  • Perpendicolare allo smusso: visualizza la quota con una direttrice puntata in perpendicolare allo smusso come illustrato nell'immagine qui sotto.



• Formato testo quota smusso predefinito:
  • <lunghezza> X 45: il testo viene visualizzato come nelle immagini qui sopra.
  • C<lunghezza>: il testo viene visualizzato come nell'immagine qui sotto.



1. Fare clic sulla freccia sotto QuotaAnnotazione su un disegno che mostra la misurazione di un bordo o faccia. Usare lo strumento Dimension (Quota) per aggiungere misurazioni al vostro disegno, foglio di disegno, o markup 3D. nel gruppo AnnotazioneInformazioni che è possibile aggiungere ad un disegno, come note, dimensioni, tolleranze geometriche, segni di centratura, e Bills of Materials (Distinte materiali). della scheda Dettagli e selezionare Quote ordinateLe distanze X o Y che hanno origine da un singolo posto, che è solitamente l'angolo più basso a sinistra dell'oggetto. Anche conosciuto come quote riferimento .

2. Se si crea una quota in 3D, fare clic su una faccia per creare un piano sul quale posizionare la quota.

   Spostare il mouse sopra le facce del progetto per visualizzare un'anteprima dei piani di annotazione idonei. (Nelle modalità Schizzo e SezioneModalità Design (Disegno) in cui modificate i solidi lavorando sui loro spigoli e vertici in sezione trasversale. La vista è tagliata per mostrare dettagli interni., la griglia dello schizzo definisce il piano di annotazione). Se vi sono molti oggetti nel punto in cui si trova il cursore, utilizzare la rotellina del mouse o i tasti freccia per evidenziarli uno per uno.

   Per creare un piano di annotazione per una faccia cilindrica, selezionare l'asse del cilindro.

   Per modificare il piano di annotazione, fare clic con il pulsante destro del mouse e selezionare Seleziona nuovo piano di annotazione dal menu contestuale. Quindi, fare clic con il pulsante destro del mouse nella nuova posizione e selezionare Imposta come piano di annotazione.

3. Fare clic su una linea o spigolo per impostare la quota della linea base.

   È possibile usare una linea di estensione esistente come riferimento di quotatura. La linea di estensione è una linea che collega il punto al testo della quota. Se si seleziona una linea di estensione, verrà usata la quota della linea base per la quota della linea di estensione.

4. Posizionare il mouse sopra la faccia per visualizzare tutte le quote possibili.

5. Fare clic su un punto per posizionare la linea di quota.

   Se si seleziona una faccia, verranno create tutte le possibili quote ordinate.

   È possibile fare clic su più punti per usare la stessa linea base per queste quote.

   La quota della linea base (0) viene visualizzata o nascosta a seconda della norma dettagli selezionata nelle opzioni Dettagli.

   I punti di riduzione automatici vengono inclusi se le quote ordinate sono troppo ravvicinate. In questo modo risultano più leggibili.

Uso di una linea base ad angolo

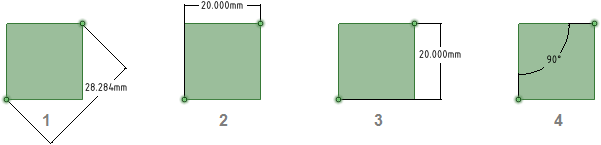

Impostare innanzitutto una quota orientata semplice. Quindi usare una delle linee guida per impostare la linea base e l'orientamento delle quote ordinate.

Nell'esempio qui sopra la linea guida all'estrema sinistra della quota cerchio-cerchio esistente è stata selezionata come linea base.

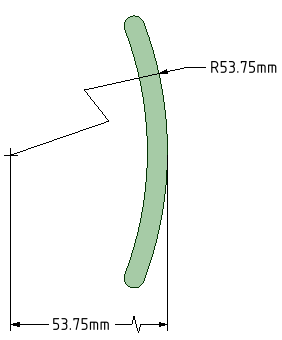

1. Iniziare con una quota del raggio

2. Opzionale - Impostare le Dimensioni centro quota radiale ridotte nelle opzioni di SpaceClaim

3. Fare clic con il pulsante destro del mouse su Ridotte



4. Spostare il punto finale e i punti di riduzione in base alle necessità.

5. La quotatura verso il centro produce una quota di lunghezza ridotta.



1. Fare clic sulla freccia sotto allo strumento QuotaAnnotazione su un disegno che mostra la misurazione di un bordo o faccia. Usare lo strumento Dimension (Quota) per aggiungere misurazioni al vostro disegno, foglio di disegno, o markup 3D. e selezionare QuotaAnnotazione su un disegno che mostra la misurazione di un bordo o faccia. Usare lo strumento Dimension (Quota) per aggiungere misurazioni al vostro disegno, foglio di disegno, o markup 3D..

2. Fare clic sulla guida strumento Seleziona corpi sul lato destro della finestra Progetto.

3. Selezionare i corpi solidi da quotare:

   • Se si seleziona un solo corpo, viene creata una quota massima orizzontale o verticale come illustrato sotto.



   • Se si selezionano più corpi, la quota viene creata per entrambi i solidi e ancorata sul lato più vicino al punto del solido in cui si è fatto clic. Fare clic sulla guida strumento Seleziona corpi prima di selezionare i diversi solidi, pertanto fare clic sulla guida strumento e selezionare la prima parte, quindi fare clic di nuovo sulla guida strumento e selezionare la seconda parte.

     In entrambi gli esempi qui sotto, la parte più alta è stata selezionata in prossimità dell'estremità superiore. La parte più bassa è stata selezionata vicino all'estremità superiore nell'esempio sulla sinistra e in prossimità dell'estremità inferiore nell'esempio sulla destra. Le frecce del mouse indicano il punto in cui è stata selezionata la parte più bassa. È possibile visualizzare un'anteprima della quota facendo clic sulla guida strumento e posizionando il mouse sopra la seconda parte.



   • Se viene creata in una vista sezione di un foglio di disegno, la quota si trova sulle estensioni del corpo visibile nel piano della sezione, come indicato sotto.



1. Selezionare l'annotazione di quota per spostarla, dimensionarla o ruotarla.

   Per spostare la nota della quota, posizionare il mouse sullo spigolo del riquadro con lo strumento Seleziona fino a che il cursore diventa , quindi trascinare la nota.

   Per dimensionare il riquadro contenente la nota di quota, trascinare i manipolatori del riquadro della nota (i cerchi bianchi).

2. Selezionare il testo della nota per riformattarlo.

3. (Opzionale) Fare clic con il pulsante destro del mouse sulla quota e selezionare le opzioni di formattazione del testo dalla mini barra degli strumenti.

   Fare clic su per selezionare un formato di tolleranza, quindi modificare il testo della tolleranza.

   Fare clic su per inserire un campo. È possibile selezionare un tipo di campo e formattarlo dalla finestra Inserisci campo.

   Effettuare una selezione dall'elenco a discesa per inserire un simbolo.

4. Fare clic su una punta di freccia per scorrere gli stili della direttrice.

   È inoltre possibile fare clic con il pulsante destro del mouse sulla punta di una freccia e selezionare Stile freccia per scegliere uno stile per la punta della freccia, oppure selezionare la punta della freccia e quindi lo stile nel pannello Proprietà.

5. Fare clic sulle direttrici di nota per modificarle.

   Fare clic con il pulsante destro del mouse su una direttrice e selezionare Aggiungi punto di riduzione per aggiungere un nuovo punto.

6. Per modificare la distanza tra la linea di estensione di una quota e il suo punto di riferimento su un oggetto, fare clic sulla linea di estensione, quindi posizionare il mouse sopra l'estremità più vicina all'oggetto. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. il punto rosso per modificare la distanza dall'oggetto.

   Se non viene visualizzata la linea di estensione, posizionare il mouse sull'estremità della direttrice della quota, dove dovrebbe trovarsi la linea. Verranno visualizzati due punti rossi che potranno essere trascinati:



7. Modificare le proprietà della nota di quota nel pannello Proprietà. Modificare le proprietà:

   • Lunghezza e Larghezza della freccia per impostare la lunghezza e la larghezza delle punte delle frecce

   • Misurazione per cambiare tipo di misurazione. Ad esempio, è possibile visualizzare il raggio di un foro al posto del diametro.

   • La proprietà Precisione permette di cambiare il numero di decimali.

   • La proprietà Limite superiore, Limite inferiore e Tipo di tolleranza permette di cambiare il formato della quota e di inserire valori di tolleranza superiori e inferiori.

8. Per adattare una quota ad una casella di testo
   • Fare clic con RMB sulla nota e aprire il menu a discesa Adatta automaticamente.
   • Scegliere una delle seguenti opzioni:
     • Non adattare automaticamente: la casella di testo viene modificata in base alle dimensioni del testo e aumenta a mano a mano che si scrive. Attorno alla nota non vi sono spazi vuoti e ingrandendo o rimpicciolendo il testo il riquadro si modifica di conseguenza.
     • Adatta altezza del testo su overflow: il testo si adatta sempre alla larghezza del riquadro. Se si amplia il riquadro, il testo passerà dalla seconda linea alla prima.
     • Riduci testo su overflow: il testo si ridimensiona (larghezza e altezza) adattandosi perfettamente al riquadro di testo.
     • Riduci testo in orizzontale su overflow: la larghezza del testo cambia ma l'altezza rimane invariata.

1. Creare due layer, uno per le note e l'altro per i piani di annotazione.

2. Posizionare la nota su un layer e il piano di annotazione su un altro.

3. Disattivare la visibilità del layer che contiene il piano di annotazione.

1. Selezionare più quote.
2. Nel menu RMB scegliere:
   • Allinea lati sinistri - Allinea il lato sinistro di ogni quota.
   • Allinea centri - Allinea in verticale il centro di ogni quota.
   • Allinea lati destri - Allinea il lato destro di ogni quota.
   • Allinea linee superiori - Allinea la parte inferiore della prima linea di testo di ogni quota.
   • Allinea parti intermedie - Allinea in orizzontale la parte intermedia di ogni quota.
   • Allinea linee inferiori - Allinea la parte inferiore dell'ultima linea di testo di ogni quota.
   • Imposta stessa larghezza - Imposta ogni quota in base alla larghezza della prima nota selezionata. Alcuni testi possono essere scalati di conseguenza.
   • Imposta stessa altezza - Imposta ogni quota in base all'altezza della prima nota selezionata. Alcuni testi possono essere scalati di conseguenza.
   • Imposta stesse dimensioni - Imposta ogni quota in base alle stesse dimensioni (altezza e larghezza) della prima nota selezionata. Alcuni testi possono essere scalati di conseguenza.
   • Distribuisci in orizzontale - Lo spazio tra le quote è distribuito uniformemente in orizzontale.
   • Distribuisci in verticale - Lo spazio tra le quote è distribuito uniformemente in verticale.
   • Elimina spaziatura orizzontale - La spaziatura orizzontale uniforme viene eliminata e le sovrapposizioni più evidenti livellate.
   • Elimina spaziatura verticale - La spaziatura verticale uniforme viene rimossa, eguagliando le sovrapposizioni più evidenti.

Le note che vengono fatte ruotare in altro modo non sono interessate dai comandi qui sopra.

Fare clic con il pulsante destro del mouse sul piano di annotazione e selezionare:

• Mostra tutte le quote per visualizzare le quote su tutti i piani di annotazione.
• Mostra quote per visualizzare solo le quote del piano di annotazione su cui si è fatto clic con il pulsante destro del mouse.
