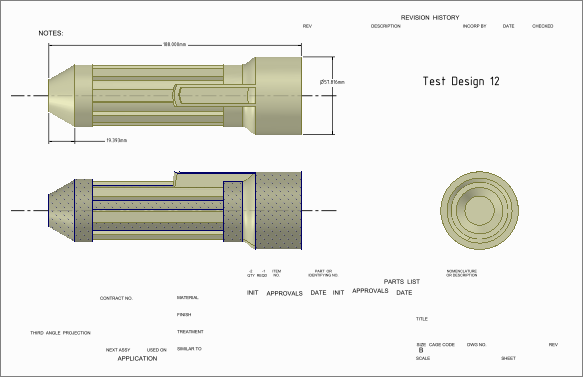

Fogli di disegno

Fare clic con il pulsante destro del mouse sul foglio nell'albero Struttura e selezionare Apri foglio dal menu contestuale.



Fare clic con il pulsante destro del mouse sull'albero Struttura e selezionare Elimina dal menu contestuale.

La finestra del foglio di disegno si chiude. Se il foglio di disegno non ha più alcun riferimento ad altri documenti di progetto aperti, viene eliminato dalla memoria attiva. Non viene eliminato da altri documenti che fanno riferimento al foglio di disegno.



È possibile orientare un foglio di disegno usando le combinazioni normali mouse+tastiera e i comandi del menu. Ad esempio, è possibile premere il pulsante centrale del mouse e trascinare per ruotare il foglio di disegno. Vedere Orientamento.

Fare clic con il pulsante destro del mouse in un punto qualsiasi del foglio di disegno e selezionare VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente. > VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente. piatta dal menu contestuale per visualizzare il foglio di fronte.

I fogli di disegno dispongono di singole viste con nome nella scheda Viste. Si tratta delle viste usate per orientare il foglio nell'area di progettazione. Le viste con nome predefinite sono

• Inizio: cambia la vista a frontale in modo predefinito. Può essere impostato su una vista diversa.

• VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente. di pianta: cambia la vista a frontale a seconda della faccia selezionata. Se non sono state fatte selezioni, il foglio è orientato su finestra di disegno.

• VistaImpostazioni di orientamento che è possibile applicare al vostro disegno, compresa la rotazione, la panoramica e lo zoom. E' possibile regolare queste impostazioni individualmente o applicare una delle seguenti viste pre-configurate: trimetrica, isometrica, superiore, inferiore, frontale, posteriore, destra, sinistra. E' anche possibile selezionare Snap View (Vista snap) e cliccare una faccia per vederla frontalmente. piatta: cambia la vista del foglio di disegno su frontale.

Vedere Viste personalizzate.



Fare clic con il pulsante destro del mouse sul piano di annotazione nell'albero Struttura e selezionare Mostra tutte le quote per visualizzare tutte le annotazioni di progetto su quel piano. Fare clic su un'annotazione per modificarla. Le modifiche apportate al foglio di disegno verranno visualizzate anche nel progetto.



L'albero Struttura nel disegno visualizza i componenti del progetto sotto ogni disegno. È possibile:

• Nascondere o mostrare una vista: selezionare o deselezionare il riquadro accanto alla vista nell'albero Struttura. Fare clic con il pulsante destro del mouse sulla vista del foglio di disegno e selezionare Nascondi dal menu contestuale.
• Nascondere o mostrare un componente in tutte le viste: fare clic con il pulsante destro del mouse sul componente nell'albero Struttura e selezionare Nascondi in tutte le viste o Mostra in tutte le viste dal menu contestuale.
• Nascondere o mostrare un componente in una determinata vista: selezionare o deselezionare il riquadro accanto al componente nell'albero Struttura.

• Nascondere o mostrare un oggetto in tutte le viste: fare clic con il pulsante destro del mouse sull'oggetto nell'albero Struttura e selezionare Nascondi in tutte le viste o Mostra in tutte le viste dal menu contestuale.

• Nascondere o mostrare un oggetto in una determinata vista: fare clic con il pulsante destro del mouse sull'oggetto nel foglio di disegno e selezionare Nascondi nella vista selezionata dal menu contestuale. Selezionare il riquadro nell'albero Struttura per ripristinare la visibilità.

• Isolare un solido in una vista: fare clic con il pulsante destro del mouse sul solido nell'albero Struttura e selezionare Isola nella vista selezionata dal menu contestuale. È inoltre possibile fare clic con il pulsante destro del mouse su una faccia del corpo nel foglio di disegno. Tutta le geometria della vista sparisce, ad eccezione dell'oggetto selezionato. Questa opzione non è disponibile per i componenti.
• Nascondi una singola curva in un'istanza di componente: fare clic con il pulsante destro del mouse sulla curva e selezionare Nascondi dal menu contestuale. È inoltre possibile selezionare o deselezionare il riquadro accanto alla curva nell'albero Struttura.

L'albero Struttura visualizza uno stato a visibilità mista per gli oggetti nascosti in una vista, come illustrato nella figura sotto.

La visibilità del foglio di disegno non dipende dalla visibilità del modello nella finestra del progetto.

Inserendo un modello in un nuovo documento, il modello appare con la visibilità salvata nel documento. Una volta inserito il modello, la visibilità degli oggetti è indipendente dal documento salvato.

Quando si crea una nuova vista (vista generale, vista proiettata, sezione trasversale o vista dettagliata) in un foglio di disegno, la visibilità degli oggetti viene copiata nella nuova vista.



Fare clic con il pulsante destro del mouse su un nodo principale nel pannello Struttura di un foglio di disegno e selezionare Apri parte principale.

Nel foglio di disegno aperto da un documento di progetto di soli componenti, fare clic con il pulsante destro del mouse sul nodo principale del componente e selezionare questa opzione per visualizzare il documento di progetto di tutto l'assieme. In un foglio di disegno senza viste, fare clic con il pulsante destro del mouse sul nodo principale dei Fogli di disegno e selezionare questa opzione per visualizzare il documento di progetto dell'assieme.
