Modifica di uno schizzo

È possibile modificare le quote degli schizzi di linee, archi e punti usando lo strumento Seleziona. Nel modificare uno schizzo, la tangenza viene mantenuta.

Per modificare uno schizzo

1. Fare clic sullo strumento Seleziona. (È inoltre possibile premere Esc se ci si trova in uno strumento di schizzo).

   Selezionare la guida strumento Seleziona curva di riferimento per quotare da un altro oggetto, simile alla funzione Shift+posizionare sopra il cursore di altri strumenti.

2. Fare clic e trascinare la linea o il punto da modificare.

   Premere ALT+fare clic e trascinare per dissociare la linea o punto prima di spostarli.

   Premere Ctrl+ fare clic e trascinare per creare una copia.

   Immettere un valore per quotare lo spostamento.

Per modificare le quote di lunghezza e degli angoli di una linea

1. Fare clic sul punto finale di una linea o arco per modificare la lunghezza o il diametro e l'angolo o l'angolo di corda della linea o dell'arco.

2. Posizionare il cursore sopra il punto sull'estremità opposta della linea o dell'arco per visualizzare un cerchio blu.

3. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. per spostare il punto di riferimento della lunghezza della quota.

4. Inserire la quota di lunghezza dal punto finale della linea al nuovo punto di riferimento.

5. Spostare il mouse sulla linea in cui è visualizzata la parte finale del riferimento dell'angolo per evidenziarla in blu.

6. TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. la linea blu per spostare il riferimento della quota angolare.

   Se si sposta il riferimento angolare di 360°, il senso di misurazione dell'angolo passa da orario ad antiorario.

7. Immettere la quota per regolare l'angolo della linea dalla nuova linea di riferimento.

Per modificare la distanza da un altro punto

1. Fare clic sul punto intermedio di una linea, sul centro di un arco o su qualsiasi punto dello schizzo per visualizzare una quota su un punto di riferimento.

2. Spostare il mouse sul punto di riferimento, quindi trascinare i cerchi blu nella posizione di inizio quotatura.

3. Fare clic per impostare la nuova posizione di riferimento.

   Per inclinare le linee X-Y, fare clic sul cerchio blu esterno ed immettere l'angolo di confluenza.

Per modificare le proprietà di un oggetto dello schizzo

1. Fare clic sullo strumento Seleziona. (È inoltre possibile premere Esc se ci si trova in uno strumento di schizzo).

2. Selezionare l'oggetto dello schizzo per visualizzarne le proprietà nel pannello corrispondente.

   Può essere necessario regolare la larghezza del pannello Proprietà o le colonne al suo interno. Posizionare il mouse sulla linea della colonna verticale e trascinare per allargarla. Posizionare il mouse sul contorno del pannello e trascinare per allargarlo.

3. È possibile:

   • Selezionare un nuovo colore dalla proprietà Colore per colorare l'oggetto.

   • Passare dalle linee alle linee di costruzione selezionando un valore dalla proprietà Costruzione.

   • Passare dalle linee rette alle linee speculari selezionando un valore dalla proprietà SpecchioRelazione associativa tra due facce o piani specchiati attorno un piano centrale o faccia planare. Il secondo oggetto è una copia dell'originale; se la geometria dell'originale viene modificata, anche la copia speculare è aggiornata. Usare lo strumento Mirror (Specchio) per designare una faccia o piano come specchio, o per creare un piano speculare tra due facce..

   • Immettere il numero di lati di un poligono nella proprietà Numero di lati.

Guide strumento

Nel modificare le quote dello schizzo con lo strumento Seleziona è possibile usare le seguenti guide strumento dopo aver selezionato un punto finale o un centro dell'arco:

Esempi

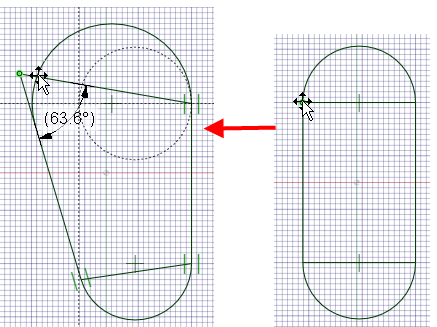

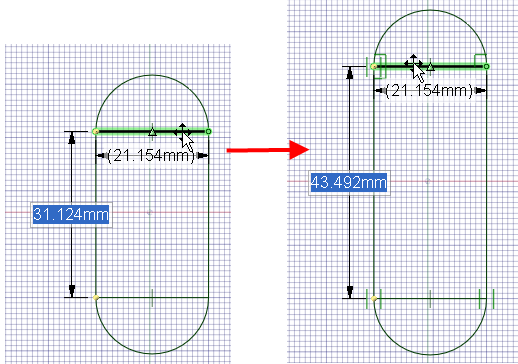

Modifica della disomogeneità mediante trascinamento delle linee interne. È possibile ridimensionare, ruotare, allungare o allargare un lato rispetto all'altro trascinando linee o punti diversi sullo schizzo.
