Estendere le facce adiacenti

Guida in linea SpaceClaim

Voi siete qui: Preparare disegni per l'analisi > Estendere facce adiacenti

Estendi

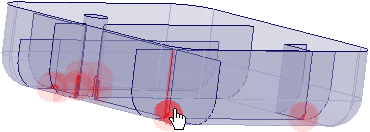

Usare questo strumento per estendere o rifilare le superfici e unirle alle parti vicine oppure per estendere o rifilare le curve di schizzo. Lo strumento rileva automaticamente le facce che possono essere estese o rifilate e le evidenzia, come indicato sotto. Fare clic su un'area evidenziata per eseguire l'estensione o il ritaglio. È inoltre possibile selezionare una superficie non rilevata automaticamente ed estenderla o rifilarla. Questo strumento funziona solo con parti di superficie e curve di schizzo.

Per estendere o rifilare le superfici adiacenti

Fare clic su Estendi nel gruppo Analisi della scheda Prepara.

Gli spigoli delle parti di superficie o delle curve di schizzo che possono essere estese o rifilate sono evidenziate.

Le catene di facce tangenti vengono raggruppate automaticamente per eseguire l'offset congiunto.
Cambiare le seguenti opzioni:
- Distanza massima: la distanza massima tra superfici. Lo strumento cerca di nuovo facce adiacenti se questo valore viene modificato.
- Rifila superfici: verifica se le superfici possono essere rifilate oltre che estese.
- Intersezioni parziali: verifica se le facce che si intersecano parzialmente vengono rilevate.
- Stesso corpo: consente a una superficie di essere rifilata o estesa di una faccia o spigolo sullo stesso corpo.
- Unisci dopo estensione o riordino: unisce i corpi, se possibile, quando si riordina o estende uno spigolo su un corpo superficie fino a una faccia o spigolo di un altro corpo.
Per estendere o rifilare solo alcune delle superfici o curve di schizzo, fare clic nei punti evidenziati.

Premere Ctrl per selezionare più spigoli.

Le superfici o curve di schizzo vengono estese o rifilate facendo clic su di esse.
Fare clic su Completa per estendere o rifilare tutte le superfici evidenziate.

Premere Esc per annullare l'operazione.

Guide strumento

Le seguenti guide strumento offrono assistenza durante il processo:

	La guida strumento Seleziona problema è attiva per impostazione predefinita. Questa guida strumento consente di selezionare e riparare le aree con problemi trovate automaticamente dallo strumento.
	La guida strumento Seleziona geometria consente di selezionare le facce che non sono state trovate automaticamente. Tenere premuto Ctrl per selezionare più oggetti oppure effettuare una selezione mediante riquadro nell'area di progettazione.
	La guida strumento Completa unisce o rifila le superfici evidenziate.

Opzioni

Nel pannello Opzioni sono disponibili le seguenti opzioni:

Distanza massima	La distanza massima tra le parti. Lo strumento cerca di nuovo facce adiacenti se questo valore viene modificato.
Rifila superfici	Controlla se è possibile rifilare o no le superfici oltre a estenderle.
Intersezioni parziali	Controlla se le facce che si intersecano parzialmente vengono rilevate oppure no.
Stesso corpo	Consente di rifilare o estendere una superficie di una faccia o spigolo sullo stesso corpo.
Estendi a curve	Trova superfici da estendere a curve quando la curva è sullo stesso piano della superficie.
Unisci dopo estensione o ritaglio	Unisce i corpi, se possibile, quando si rifila o si estende uno spigolo su un corpo di superficie su una faccia o spigolo di un altro corpo.

Esempi

Le curve vengono estese da un punto finale all'altro.

Gli spigoli di superfici separate vengono uniti selezionando l'opzione Unisci dopo estensione o ritaglio.

È possibile estendere le curve verso le superfici e le superfici verso le curve selezionando l'opzione Estendi a curve.
