È possibile salvare una quota righello come quota parametrica nel pannello Gruppi. Facendo clic su una quota parametrica creata con SpostaUno strumento usato per traslare o ruotare la geometria., questo strumento viene attivato automaticamente. Cambiare la quota equivale a spostare l'oggetto. I punti, gli spigoli, le facce o gli assi della quota vengono spostati cambiando il valore della stessa.

Aggiunta di una quota parametrica con lo strumento Sposta

1. Fare clic su SpostaUno strumento usato per traslare o ruotare la geometria. nel gruppo Modifica della scheda Progetto.

2. Selezionare la faccia o le facce che si vuole spostare con la modifica della quota.

3. Fare clic su una direzione o un asse di rotazione nel manipolatore di spostamento.

4. Fare clic su Righello nel pannello Opzioni o nella mini barra degli strumenti.

5. Selezionare la faccia, lo spigolo o il punto per la quotazione delle facce selezionate.

6. Fare clic su Crea gruppo nel pannello GruppiInsiemi di oggetti che appaiono nella scheda Groups (Gruppi). Create un gruppo da qualsiasi insieme di oggetti selezionati. Informazioni quali la selezione, Alt+selezione, spostamento ancoraggio, asse e quota righello sono tutte salvate con il gruppo..

Esempi

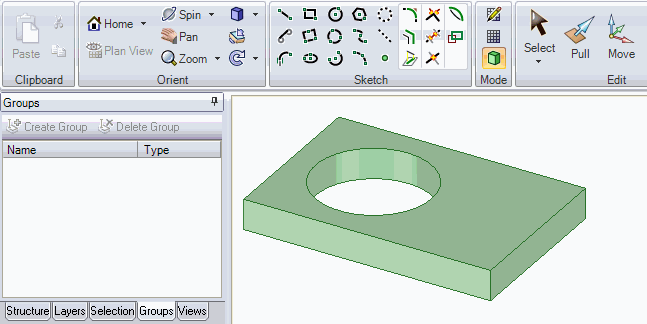

Il video mostra la creazione di una quota del raggio e una quota di offset della distanza. Cambiare la quota equivale a spostare la faccia. La faccia cilindrica e planare si spostano quando le quote salvate vengono modificate.
