È possibile salvare una quota righello come quota parametrica nel pannello Gruppi. Facendo clic su una quota parametrica creata con Trascina, questo strumento viene attivato automaticamente. Cambiare la quota equivale a estrarre l'oggetto. I punti, gli spigoli, le facce o gli assi della quota vengono deviati cambiando il valore della stessa. Lo stato delle opzioni Aggiungi, Taglia e Nessuna unione viene salvato con il gruppo.

È possibile salvare i seguenti tipi di quota parametrica con lo strumento Trascina:

• Distanza (offset)
• Raggio

Per aggiungere una quota parametrica con lo strumento Trascina

1. Fare clic su Trascina nel gruppo Modifica della scheda Progetto.

2. Selezionare i punti, gli spigoli, le facce o gli assi che si vuole deviare con la modifica della quota.

3. Fare clic su Righello nel pannello Opzioni o nella mini barra degli strumenti.

4. Selezionare la faccia, lo spigolo, il punto o l'asse per la quotazione delle facce selezionate.

5. Fare clic su Crea gruppo nel pannello GruppiInsiemi di oggetti che appaiono nella scheda Groups (Gruppi). Create un gruppo da qualsiasi insieme di oggetti selezionati. Informazioni quali la selezione, Alt+selezione, spostamento ancoraggio, asse e quota righello sono tutte salvate con il gruppo..

Esempi

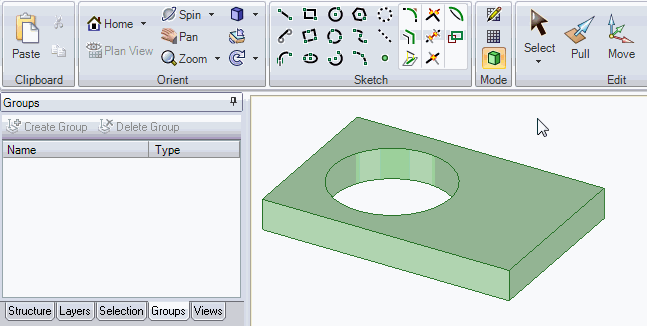

Il video mostra la creazione di una quota del raggio e una quota di offset della distanza. Il raggio del cilindro e l'offset dell'asse cambiano con la modifica delle quote.
