Selezione tramite casella

La modalitàUsing Box (Usare casella) si trova nel menu sotto lo strumento Select (Seleziona) nella barra multifunzione Edit (Modifica) nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.), e nel menu radiale. E' possibile accedere a questo menu mentre sono attivi quasi tutti gli strumenti. Ad esempio, se volete modificare le modalità di selezione mentre lo strumento Pull (Trascina) è attivo, cliccare semplicemente la freccia sotto Select (Seleziona). Lo strumento Pull (Trascina) rimarrà attivo.

Dal menu contestuale, è possibile anche scegliere Select > Using Box (Seleziona > Usare casella)

Questa modalità vi consente di disegnare una casella nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) per selezionare oggetti per la maggior parte degli strumenti. Mentre disegnate una casella di selezione, gli oggetti sono evidenziati (dopo un piccolo ritardo) per aiutarvi a vedere esattamente quali saranno selezionati.

Disegnare la casella da sinistra verso destra per selezionare solo gli oggetti che sono completamente contenuti nella casella. La casella appare come linea solida.

Disegnare la casella da destra verso sinistra per selezionare tutto ciò che la casella incrocia, anche se non completamente contenuto nella casella. La casella appare come linea tratteggiata.

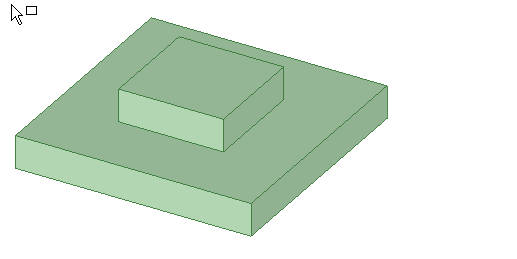

Nell'animazione sotto, la modalità casella è usata due volte con il filtro di selezione impostato su Smart (impostazione predefinita) per selezionare tutta la parte. E' possibile vedere vertici, spigoli, e facce evidenziate per la selezione mentre viene disegnata la casella. Prima la parte è selezionata racchiudendo completamente la parte in una casella disegnata da sinistra verso destra. Poi la parte è selezionata disegnando una casella da destra verso sinistra che incrocia ma non racchiude tutte le facce sulla parte. E' possibile rilasciare il pulsante del mouse in qualsiasi momento per selezionare gli oggetti evidenziati.

Per selezionare disegnando una casella

1. Cliccare la freccia sotto lo strumento Select (Seleziona) e cliccare Using Box (Usare casella), o cliccare e tenere premuto nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) per attivare il menu radiale e poi selezionare Lasso (Lazo).

2. (Opzionale) Usare il Selection Filter (FiltroVedere filtro selezione selezione) nella barra di stato per cambiare il tipo di oggetti che saranno selezionati.

   L'opzioneSmart (Intelligente) è attivata per impostazione predefinita e ogni volta che passate ad un altro strumento. Selezionare Smart (Intelligente) per selezionare l'elemento spuntato più alto nell'elenco che si trova nell'area racchiusa nella casella, lazo o colorata. Disegnando una casella o forma libera si selezionano oggetti nel seguente ordine:

   • In una finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.): FacciaLato o altra superficie di un solido. Alcuni esempi sono la superficie interna di un foro o i sei lati di un solido rettangolare. Vedere Surface (Superficie)., Spigolo, Schizzo, AnnotazioneInformazioni che è possibile aggiungere ad un disegno, come note, dimensioni, tolleranze geometriche, segni di centratura, e Bills of Materials (Distinte materiali)., PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza., AsseLinea diritta attorno alla quale ruota un oggetto o attorno alla quale gli oggetti vengono regolarmente sistemati. Vedere asse di Alignment (Allineamento)., PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti.

   • In una finestra Drawing (Modellazione): AnnotazioneInformazioni che è possibile aggiungere ad un disegno, come note, dimensioni, tolleranze geometriche, segni di centratura, e Bills of Materials (Distinte materiali)., Schizzo, FacciaLato o altra superficie di un solido. Alcuni esempi sono la superficie interna di un foro o i sei lati di un solido rettangolare. Vedere Surface (Superficie)., Spigolo, PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza., AsseLinea diritta attorno alla quale ruota un oggetto o attorno alla quale gli oggetti vengono regolarmente sistemati. Vedere asse di Alignment (Allineamento)., PuntoSingola posizione nella griglia dello schizzo. Oggetto 2D che non ha altezza, larghezza o lunghezza. L'origine, un'asse ed un vertice sono esempi di punti. Usare lo strumento Point (Punta) per fare lo schizzo di un punto sulla griglia dello schizzo. I punti sono utili come quote di riferimento, per la divisione, e per ricreare un punto su una linea o curva attraverso la quale volete disegnare un cerchio a tre punti.

   Deselezionare Smart (Intelligente) per selezionare tutti i tipi di oggetti selezionati. Cliccare per selezionare o ripulire i tipi di oggetti che volete selezionare.

3. Iniziare a disegnare un rettangolo nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.). Cliccare e tenere premuto il pulsante sinistro del mouse in un angolo dell'area che volete selezionare tramite casella.

4. Tenere premuto il pulsante del mouse e disegnare un rettangolo nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

   • Disegnare la casella da sinistra verso destra per selezionare solo gli oggetti che sono completamente contenuti nella casella. La casella appare come linea solida.

   • Disegnare la casella da destra verso sinistra per selezionare tutto ciò che è nella casella, anche se non completamente contenuto nella casella. La casella appare come linea tratteggiata.

   Gli oggetti che verranno selezionati sono evidenziati mentre disegnate la casella.

5. Rilasciare il pulsante del mouse per completare la casella.

   Gli oggetti sono selezionati quando rilasciate il pulsante del mouse.

Filtrare la selezione

Filtrare la selezione usando il comando Selection Filter (FiltroVedere filtro selezione selezione) nella barra di stato, come mostrato nell'immagine sotto. L'opzione Smart (Intelligente) controlla come gli oggetti sono selezionati quando usate le modalità di selezione Box (Casella), Lasso (Lazo), o Paint (Pittura) per selezionare oggetti nell'area di disegno:

• Smart attivato verrà selezionato solo l'elemento selezionato più alto nell'elenco che è attualmente nell'area di selezione.

• Smart disattivato verranno selezionati tutti gli elementi selezionati nell'elenco che è attualmente nell'area di selezione.

Quando passate ad un altro strumento, le selezioni filtro vengono ricordate ma l'opzione Smart (Intelligente) è disabilitata. Se disabilitate l'opzione Smart (Intelligente), le opzioni selezionate precedentemente saranno selezionate.

Modificare la selezione

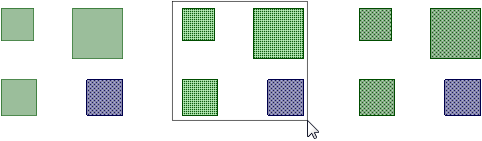

Tenere premuto MAIUSC mentre selezionate tramite casella aggiunge alla selezione. Nella prima immagine, è selezionata la casella blu. Dopo aver tenuto premuto MAISC e aver selezionato tramite casella, tutte le caselle sono selezionate.

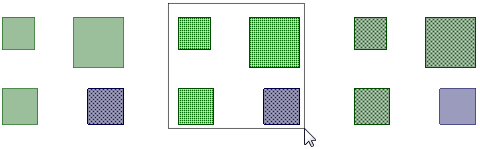

Tenere premuto CTRL mentre selezionate tramite casella alterna la selezione. Nella prima immagine, è selezionata la casella blu. Dopo aver tenuto premuto CTRL e aver selezionato tramite casella, la casella blu è deselezionata e le caselle verdi sono selezionate.

Esempi

Selezionare tramite casella da sinistra verso destra

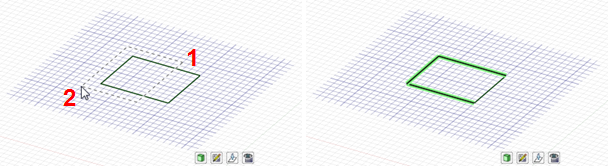

Selezionare tramite casella da destra verso sinistra

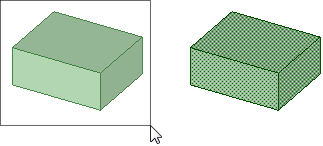

Selezionare tramite casella con Smart abilitato nel Selection Filter (FiltroVedere filtro selezione selezione)

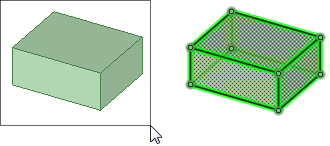

Selezionare tramite casella con Smart disabilitato nel Selection Filter (FiltroVedere filtro selezione selezione)

Selezionare punti disattivando Smart, Facce, e Spigoli nel Selection filter (FiltroVedere filtro selezione selezione), poi disegnare una casella intorno all'oggetto nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).
