Usare lo strumento dell'opzione
Junction (Giunzione) per impostare il tipo predefinito di giunzione e per modificare il tipo di giunzione di una giunzione esistente. Il tipo di giunzione può essere modificato per le giunzioni con o senza scarichi.
L'icona sullo strumento opzione Junction (Giunzione) cambia per riflettere il tipo di giunzione. Questa impostazione viene salvata fino a quando non chiudete SpaceClaim. Il tipo di giunzione può anche essere trovato nella sezione Sheet Metal (Lamiera) nel pannello Properties (Proprietà) quando selezionate una giunzione.
Selezionare Junctions (Giunzioni) nel gruppo Highlight all junctions (Evidenzia tutte le giunzioni) nel vostro disegno in lamiera.
Selezionare un opzione dallo strumento Junction (Giunzione) nel gruppo Create (Crea) nella scheda Sheet Metal (Lamiera):
|
Bend (Piega) |
Una piega tradizionale circolare tra due pareti in lamiera. |
|
|
Full Overlap (Sovrapposizione completa) |
Una parete si sovrappone all'altra. |
|
|
Partial Overlap (Sovrapposizione parziale) |
Una parete si sovrappone a metà strada all'altra. |
|
|
No Overlap (Nessuna sovrapposizione) |
Le pareti si incontrano ma non si sovrappongono. |
|
|
Sharp (Affilato) |
Rimuove separazioni e pieghe dalla geometria e lo riporta ad un guscio, dove non c'è raggio interno e esterno. (E' possibile anche ruotare un "orlo" di 180° per creare una flangia di 90°.) |
|
|
Flange (Flangia) |
Un lato della giunzione è piegato e l'altro è diritto. Usare Reverse (Inverti) per modificare i lati piegato e diritto. |
|
|
None (Nessuno) |
La giunzione non verrà più riconosciuta da SpaceClaim. |
Il tipo di giunzione che selezionate viene salvato come predefinito per la sessione, così qualsiasi giunzione creata da Pull (Trascina) sarà questo tipo di giunzione.
Selezionare uno spigolo o faccia di una giunzione.
E' possibile tenere premuto CTRL e cliccare per selezionare più giunzioni.
Selezionare un opzione dallo strumento Junction (Giunzione).

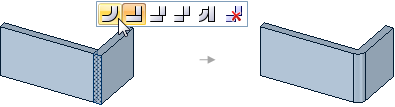

E' possibile anche selezionare un'opzione dalla barra di formattazione rapida o modificare il valore di Junction type (Tipo giunzione) nella sezione Sheet Metal (Lamiera) nel pannello Properties (Proprietà).
© Copyright 2015 SpaceClaim Corporation. Tutti i diritti riservati.

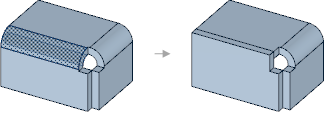

Esempi
nella barra di formattazione rapida della giunzione o selezionare None (Nessuno) come Junction type (Tipo giunzione) nella sezione Sheet Metal (Lamiera) del pannello Properties (Proprietà).
