Stili della griglia dello schizzo

E' possibile modificare se la griglia dello schizzo viene visualizzata, e come la geometria sopra o sotto la griglia viene visualizzata in ogni finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.). Può essere utile usare uno stile quando si esamina un componente e un altro stile quando si crea una nuova geometria all'interno di un componente. E' possibile personalizzare ulteriormente la griglia schizzo nascondendo le linee e facce della sezione usandoopzioni SpaceClaim.

Per visualizzare o nascondere la griglia dello schizzo

Spuntare la casellaShow Sketch Grid (Mostra GrigliaVedere Sketch grid (Griglia dello schizzo) dello Schizzo) nella barra multifunzione Grid (GrigliaVedere Sketch grid (Griglia dello schizzo)) sulla scheda Display (Visualizza) per visualizzare la griglia dello schizzo. La griglia dello schizzo viene visualizzata in tutti gli strumenti di schizzo. Quando la griglia dello schizzo è visualizzata, è possibile effettuare lo snap alle linee della griglia e ottenere un'indicazione visiva dell'orientamento dello schizzo all'interno del disegno.

Per determinare come la geometria sopra o sotto la griglia viene visualizzata

• Spuntare la casella Fade Scene Under Grid (Dissolvi Scena sotto la GrigliaVedere Sketch grid (Griglia dello schizzo)) per rendere più trasparente la geometria sotto la griglia dello schizzo.

  Le curve dello schizzo fuori dal piano dello schizzo corrente appaiono sbiadite, mentre le curve di layout restano inalterate.

• Spuntare la casella Clip Scene Above Grid (RitagliaNasconde tutta la geometria in un disegno sopra o sotto la griglia o piano selezionato. Scena sopra la GrigliaVedere Sketch grid (Griglia dello schizzo)) per nascondere la geometria sopra la griglia dello schizzo.

Per ritagliare il disegno con un piano

Fare clic col pulsante destro del mouse sul piano e selezionare Clip with Plane (Ritaglia con Piano). Per ripristinare la visualizzazione del vostro disegno, fare clic col pulsante destro del mouse sul piano e selezionare nuovamente Clip with Plane (RitagliaNasconde tutta la geometria in un disegno sopra o sotto la griglia o piano selezionato. con PianoGeometria di costruzione che consiste in una superficie piatta. I piani possono essere usati per uno schizzo in 2D, sezione, vista di un modello, un piano neutrale in una caratteristica bozza.).

Piani, assi e annotazioni non sono ritagliati.

Esempi

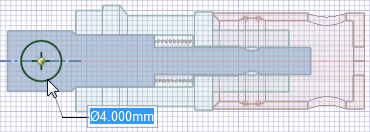

Sbiadire la scena sotto la griglia rende più semplice vedere quando si fa lo schizzo in modalità sezione.

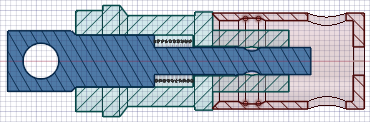

Esame di una sezione con la scena ritagliata sopra la griglia
