Divisione corpi e superfici

Usare lo strumento Combine (CombinaUno strumento usato per tagliare o incollare insieme la geometria.) per dividere corpi e superfici.

Per dividere corpi e superfici

1. Cliccare lo strumento Combine (CombinaUno strumento usato per tagliare o incollare insieme la geometria.) dallaa barra multifunzione Intersect (IntersecaUno strumento usato per dividere solidi e facce.) o premere I.

2. Selezionare il corpo o superficie che volete tagliare.

   Viene attivata la guida degli strumenti Select Cutter (Seleziona tagliente).

3. (Opzionale) Controllare il comportamento del taglio selezionando opzioni.

4. Cliccare la superficie che desiderate usare per tagliare il corpo.

   A seconda dell'opzione scelta, la superficie di taglio viene mantenuta o eliminata. Rivedere le informazioni nel pannello Structure (Struttura) per vedere i corpi o superfici create dal taglio.

   Spostare il cursore sopra il corpo destinazione per vedere le regioni create dal taglio.

5. Cliccare le regioni che volete eliminare.

   Dopo aver selezionato le aree da eliminare, fare clic sulla guida dello strumento Select Target (Seleziona destinazione) per eseguire ulteriori combinazioni oppure selezionare un altro strumento.

Se volete dividere un corpo con una faccia del corpo, selezionare lo strumento Split Body (Dividi corpo). Se si desidera creare uno spigolo su una superficie, selezionare lo strumento Split Face (Dividi faccia).

Per dividere l'oggetto destinazione con un oggetto di taglio e l'oggetto di taglio con l'oggetto destinazione

1. Selezionare lo strumento Combine (CombinaUno strumento usato per tagliare o incollare insieme la geometria.) dalla barra multifunzione Intersect (IntersecaUno strumento usato per dividere solidi e facce.).

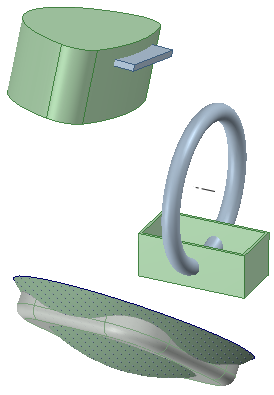

2. Selezionare l'opzione Make all regions (Crea tutte le regioni).

3. Cliccare gli oggetti che volete tagliare.

   L'oggetto destinazione e quello di taglio devono essere dello stesso tipo, sia entrambi corpi sia entrambi superfici.

4. Spostare il cursore sopra la superficie per vedere le regioni create dal taglio.

   Poiché questa opzione può creare un gran numero di regioni, vi consigliamo di usare questa opzione insieme all'opzione Merge When Done (Unisci quando fatto) per unire velocemente le restanti regioni quando cliccate un altro strumento o premete Esc per finire usando Combine (CombinaUno strumento usato per tagliare o incollare insieme la geometria.).

5. Cliccare la regione che volete eliminare.

Esempio

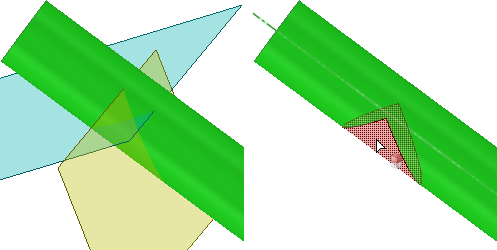

Usare due superfici come strumento di taglio, quando le superfici non possono essere unite al di fuori della regione dove intersecano la tangente. Le due superfici sono unite per creare un taglio nella destinazione.
