E' possibile selezionare un'altra faccia di base per creare simultaneamente un'altra saldatura a punti su quella faccia.

Aggiungere un'altra faccia

1. Cliccare la guida dello strumento Select base faces (Seleziona facce base).

2. Selezionare la faccia più bassa della parte rossa verso la parte posteriore del disegno:







3. Cliccare la guida dello strumento Select guiding edges (Seleziona spigoli guida).

4. Selezionare lo spigolo lontano della faccia di base:







   Una serie identica di punti di saldatura viene aggiunta alla seconda faccia di base, usando le stesse opzioni della prima faccia di base.

Completare la definizione della saldatura a punti

1. Cliccare la guida dello strumento Complete (Completa) per creare la saldatura a punti.

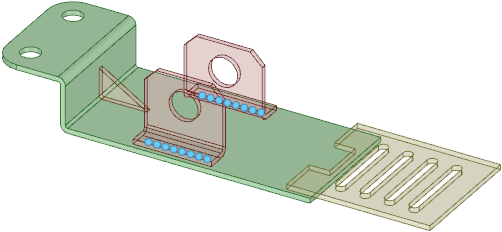

   Le saldature a punti sono visualizzate con puntini blu chiaro nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.):





   Anche il giunto della saldatura a punti viene aggiunto nell'albero Struttura:
