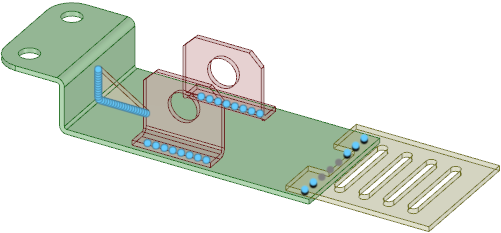

Il vostro disegno è pronto per essere inviato ad ANSYS per l'analisi. Dovrebbe apparire così:

Ci sono alcuni limitazioni nell'invio di saldature a punti ad ANSYS Workbench:

• Solo i punti con coincidenze possono essere usati per simulazioni.
• E' possibile porre punti tra parti multi-corpo se i due corpi appartengono a parti differenti. Le saldature a punti definite tra corpi nella stessa parte non sono trasferiti per simulazioni.
• E' possibile cucire saldature approssimativamente ponendo punti di saldatura sullo spigolo guida con un offset di zero, se nessuna faccia coincidente è trovata su entrambi i lati della faccia di riferimento.

Avviare ANSYS Workbench ed inviare il disegno

1. Cliccare ANSYS Workbench nella scheda ANSYS.

   ANSYS si dovrebbe aprire ed il disegno dovrebbe essere caricato.

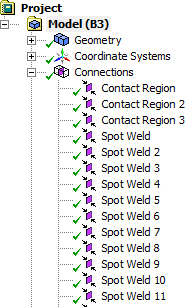

2. Espandere l'albero struttura in ANSYS e vedrete le saldature a punti sotto il nodo Connections (Connessioni), così:







3. Ritornare indietro a SpaceClaim e cambiare uno dei giunti di saldatura a punti.

4. In ANSYS Workbench, cliccare col pulsante destro del mouse sul nodo Geometry (Geometria) e selezionare

   Il vostro disegno dovrebbe ora essere aggiornato in SpaceClaim ed ANSYS.
