Albero Struttura

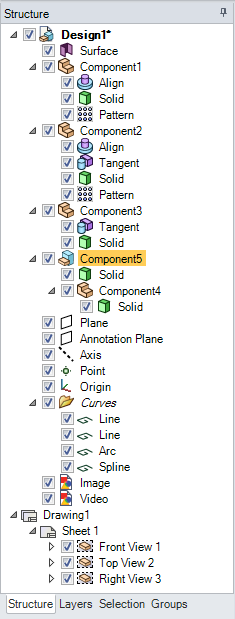

Il pannello Structure (Struttura) contiene l'albero Struttura, che mostra ciascun oggetto del vostro disegno. Gli oggetti sono visualizzati nell'ordine in cui sono stati creati, o nell'ordine in cui sono stati importati. La figura sotto mostra tutti i tipi di oggetto che è possibile visualizzare nell'albero Struttura.

E' possibile usare l'albero Struttura per cercare oggetti, selezionare oggetti, impostare la visibilità degli oggetti, espandere o ridurre i nodi dell'albero, rinominare oggetti, creare, modificare, spostare, sostituire, ed eliminare oggetti, ma anche lavorare con componenti usando l'albero Struttura.

E' possibile deselezionare la casella vicino ad un oggetto per nasconderlo nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

Alcuni oggetti, come le curve disegnate e le curve 3D, sono automaticamente poste nei gruppi Curves (Curve) nell'albero Struttura. E' possibile rinominare una curva, ma non il gruppo di curve. E' possibile spostare il gruppo Curves (Curve), ma non potete spostare una curva fuori dal gruppo. Eliminando il gruppo eliminate tutte le curve del gruppo. E' possibile impostare la visibilità di un gruppo di Curves (Curve) o di una singola curva nel gruppo, anche se il gruppo Curves (Curve) è all'interno di una copia dipendente di un componente.

Per trovare oggetti

Per trovare oggetti nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.), spostare il mouse sopra un oggetto dell'albero Struttura per evidenziarlo nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.). Il passaggio col mouse sopra un oggetto nascosto lo visualizza temporaneamente nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

Per trovare un oggetto nell'albero Struttura:

• Spostare il mouse sopra un oggetto nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) per evidenziarlo nell'albero Struttura. (Il suo componente è evidenziato se non è espanso.)

• Cliccare col pulsante destro del mouse un oggetto nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) e selezionare Locate in Structure Tree (Posiziona nell'albero Struttura) per evidenziare l'oggetto nell'albero Struttura.

• Premere CTRL+F per aprire la finestra di dialogo Find (Trova).

Quando è selezionato Pattern (Serie) nell'albero Struttura, l'elenco Selection (Selezione) è aggiornato per visualizzare il numero di motivi inclusi nel disegno.

Per spostare oggetti

TrascinareStrumento usato per distorcere o deformare la geometria. Usare lo strumento Pull (Trascina) per eseguire l'offset, l'estrusione, la rivoluzione, curvare, e sformare facce; o per girare, smussare, eseguire l'estrusione dei bordi. Quando si converte uno schizzo in 3D, il trascinamento di una linea crea una superficie e il trascinamento di una superficie crea un solido. un oggetto o componente per modificare la sua posizione nell'albero Struttura.

Cliccare col pulsante destro del mouse un oggetto e selezionare Move to New Component (SpostaUno strumento usato per traslare o ruotare la geometria. in nuovo componente) per creare un componente all'interno del componente attivo e spostare in questo l'oggetto. Se l'oggetto ha un nome personalizzato, il nuovo componente avrà lo stesso nome.

CTRL+cliccare col pulsante destro del mouse più oggetti, quindi cliccare col pulsante destro del mouse e selezionare Move Each to New Components (SpostaUno strumento usato per traslare o ruotare la geometria. ciascuno in nuovi componenti) per creare un nuovo componente per ciascun oggetto all'interno del componente attivo e spostare gli oggetti nei componenti. Se l'oggetto ha un nome personalizzato, il nuovo componente avrà lo stesso nome.

Potete spostare la vista di un componente da un foglio di disegno ad un altro trascinando la vista nel pannello Struttura.

Un piano di annotazione non può essere spostato in un sotto-componente dopo che avete aggiunto le quote poiché i riferimenti andrebbero persi. Le relazioni di offset, specchio, e schermo stanno con un solido quando è spostato in un altro componente, a meno che la relazione non colleghi due componenti quando è spostato.

Per impostare la visibilità degli oggetti usando l'albero Struttura

• Fare clic sulla casella accanto all'oggetto nell'albero Struttura per impostare la visibilità dell'oggetto sulla visibilità del livello.

• Deselezionare la casella accanto all'oggetto per nasconderlo nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.) e visualizzarne l'icona in grigio nell'albero Struttura, come il ComponenteOggetto in un disegno, incluso il componente di disegno di livello superiore. Ciascun componente è costituito da un numero qualsiasi di oggetti, ad esempio solidi e superfici, e può contenere sottocomponenti. Un componente può essere considerato come una "parte" I componenti possono essere salvati in file separati. Un componente esterno è un altro disegno inserito come componente nel vostro disegno. Il rendere il componente interno impedisce che al file del componente esterno vengano apportate delle modifiche. E' possibile anche creare un componente esterno salvando un componente in un file separato. Vedere Lightweight components (Componenti leggeri), Assembly (Assieme) 2 nella figura sopra. Non è possibile lavorare su oggetti nascosti nella finestra Design (Design).

• Cliccare col pulsante destro del mouse su un oggetto nell'albero Struttura e selezionare Always Visible (Sempre visibile) dal menu contesto.

Per espandere o comprimere componenti

L'oggetto del livello superiore visualizzato nell'albero Struttura (chiamato Design1 (Disegno1) nell'immagine sopra) è un componente.

Per espandere componenti:

• Cliccare  o premere ' + ' nel tastierino numerico per espandere un componente. E' possibile anche cliccare col pulsante destro del mouse il componente e selezionare Expand (Espandi).

• Cliccare col pulsante destro del mouse qualsiasi componente (incluso il componente del livello superiore) e selezionare Expand All (Espandi tutto) o premere ' * ' nel tastierino numerico per espandere il componente e tutti i suoi sotto-componenti.

• Per vedere oggetti nascosti in un gruppo di Curves (Curve), cliccare More curves (Più curve). Questo è visibile solo quando il gruppo contiene molte curve.

Per ridurre un componente, cliccare  o premere ' - ' nel tastierino numerico.

Per rinominare gli oggetti

Cliccare col pulsante destro del mouse un oggetto nell'albero Struttura e selezionare Rename (Rinomina) o premere F2 per rinominare l'oggetto selezionato. E' possibile anche cliccare l'oggetto, pausa, poi cliccare di nuovo per rinominarlo.

Il componente del livello superiore è automaticamente nominato quando salvate per la prima volta il vostro disegno, ma potete rinominarlo.

Per convertire un solido in superficii

1. Cliccare col pulsante destro del mouse il solido nell'albero Struttura.

2. Selezionare Detach all (Separa tutto).

   Tutte le facce del solido saranno separate l'una dall'altra e diventeranno superfici.

Per bloccare e sbloccare oggetti

Locking (Blocca) un solido o superficie impedisce che gli vengano apportate delle modifiche.

Cliccare col pulsante destro del mouse l'oggetto e selezionare Lock (Blocca) dal menu contesto per bloccare l'oggetto. Se cliccate col pulsante destro del mouse un componente, tutti gli oggetti nel componente che possono essere bloccati sono bloccati.

Selezionare Lock (Blocca) di nuovo per sbloccare l'oggetto.
