Eseguire lo sweep

E' possibile eseguire lo sweep di una faccia, uno spigolo, una superficie, una curva 3D, o un altro oggetto lungo una traiettoria con lo strumento Pull (Trascina) Eseguire lo sweep di una faccia attorno ad un percorso chiuso si crea un toro.

Per eseguire lo sweep di una faccia

1. Cliccare Pull (Trascina) nel gruppo Edit (Modifica) sulla scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

2. Selezionare il profilo di cui desiderate eseguire lo sweep.

3. Selezionare la guida dello strumentoSweep, quindi cliccare sulla traiettoria di sweep. La traiettoria di sweep è visualizzata in blu. Fare doppio clic tenendo premuto ALT per selezionare una catena di tangenti. Fare clic tenendo premuto CTRL per aggiungere percorsi contigui.

   E' possibile anche selezionare il profilo di cui eseguire lo sweep e poi tenere premuto ALT e cliccare la traiettoria di sweep o ALT+CTRL+ clic su multiple traiettorie. Lo strumento sweep viene selezionato automaticamente.

   Se la traiettoria lungo la quale desiderate eseguire lo sweep è una curva non lineare, è possibile anche tenere premuto ALT e cliccare sulla curva, che seleziona automaticamente la guida dello strumento Sweep.

   Se selezionate l'opzione Normal to Trajectory (NormaleIl vettore che è perpendicolare ad una superficie piatta nel punto selezionato. In caso di piano non piatto, il vettore che è perpendicolare al piano tangente alla superficie nel punto selezionato. alla TraiettoriaLinea diritta o curva o spigolo lungo cui curvate una faccia o uno spigolo.), lo sweep è allineato con la traiettoria di origine

   Per eseguire rapidamente lo schizzo di una faccia perpendicolare a una traiettoria desiderata, selezionare la fine della traiettoria e selezionare lo strumento di schizzo per posizionare la griglia dello schizzo a tale punto. Quindi disegnare la faccia.

4. (Opzionale) Selezionare opzioni dal pannello Options (Opzioni), o fare clic col pulsante destro del mouse e selezionarle dalla barra di formattazione rapida.

   Selezionare:

   • SelezionareNormal to Trajectory (NormaleIl vettore che è perpendicolare ad una superficie piatta nel punto selezionato. In caso di piano non piatto, il vettore che è perpendicolare al piano tangente alla superficie nel punto selezionato. alla TraiettoriaLinea diritta o curva o spigolo lungo cui curvate una faccia o uno spigolo.) per mantenere normale la superficie di sweep alla traiettoria di sweep. Se la traiettoria di sweep è perpendicolare alla faccia di cui si desidera eseguire lo sweep, tale opzione viene attivata.

   • SelezionareScale Sections (Modifica la scale delle sezioni) per controllare l'effetto del vettore dalla traiettoria 0-a-X così che controlli entrambi gli orientamenti e scale delle sezioni di sweep. Deselezionare la casella se desiderate che il vettore controlli solo l'orientamento delle sezioni di sweep.

   • E' possibile anche selezionare dalle opzioni standard di Pull (Trascina) elencate sotto.

5. Cliccare e trascinare nella direzione della freccia Pull (Trascina) per eseguire lo sweep degli oggetti selezionati, o selezionare Full Pull (Trascina completamenteL'opzione dello strumento Pull (Trascina) vi consente di eseguire una rivoluzione di 360 gradi o alla faccia successiva, curvare lungo tutta la traiettoria, o piegare facce selezionate.) dal pannello Options (Opzioni) o dalla barra di formattazione rapida per eseguire lo sweep di tutta la lunghezza della traiettoria. Se selezionate Pull (Trascina) completamente ed il profilo di sweep è in mezzo alla traiettoria, su questo verrà lo sweep in entrambe le direzioni.

   È anche possibile utilizzare la guida degli strumenti Up to (Fino a) per selezionare una faccia o superficie sulla quale si desidera terminare lo sweep.

Opzioni

Nello strumento Pull (Trascina) sono disponibili le seguenti opzioni. Dopo aver selezionato lo spigolo o la faccia da trascinare, selezionare le opzioni dal pannello Options (Opzioni) o fare clic con il pulsante destro del mouse e selezionarle dalla barra di formattazione rapida:

Esempi

Esagoni sottoposti a sweep attorno a percorsi di sweep circolari ed esagonali

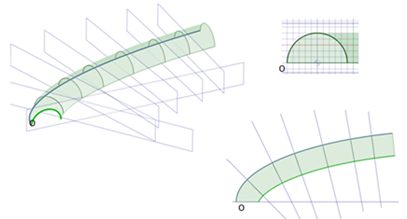

Eseguire lo sweep lungo una traiettoria primaria con Normal to Trajectory (NormaleIl vettore che è perpendicolare ad una superficie piatta nel punto selezionato. In caso di piano non piatto, il vettore che è perpendicolare al piano tangente alla superficie nel punto selezionato. alla TraiettoriaLinea diritta o curva o spigolo lungo cui curvate una faccia o uno spigolo.) selezionata. Ogni piano di sezione normale alla traiettoria di origine è esattamente lo stesso profilo della sezione iniziale, limitata dall'estensione della traiettoria.

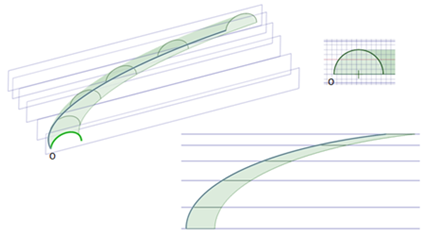

Eseguire lo sweep lungo una traiettoria primaria con Normal to Trajectory (NormaleIl vettore che è perpendicolare ad una superficie piatta nel punto selezionato. In caso di piano non piatto, il vettore che è perpendicolare al piano tangente alla superficie nel punto selezionato. alla TraiettoriaLinea diritta o curva o spigolo lungo cui curvate una faccia o uno spigolo.) non selezionata. Ogni piano di sezione che sia parallelo al profilo iniziale di sezione è esattamente lo stesso profilo della sezione iniziale, limitato dall'estensione della traiettoria.

Curvare un rettangolo lungo una traiettoria con Normal to Trajectory (NormaleIl vettore che è perpendicolare ad una superficie piatta nel punto selezionato. In caso di piano non piatto, il vettore che è perpendicolare al piano tangente alla superficie nel punto selezionato. alla TraiettoriaLinea diritta o curva o spigolo lungo cui curvate una faccia o uno spigolo.) selezionata.

Curvare un rettangolo lungo una traiettoria con Normal to Trajectory (NormaleIl vettore che è perpendicolare ad una superficie piatta nel punto selezionato. In caso di piano non piatto, il vettore che è perpendicolare al piano tangente alla superficie nel punto selezionato. alla TraiettoriaLinea diritta o curva o spigolo lungo cui curvate una faccia o uno spigolo.) non selezionata.

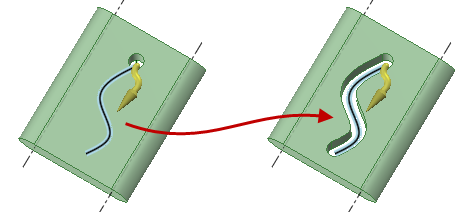

Eseguire lo sweep di un foro lungo una traiettoria selezionando l'asse del foro, poi la traiettoria.

Se eseguite lo sweep di un profilo non continuo, vengono create superfici sweep separate.
