Zarovnání objektů

Nástroj Align (ZarovnatViz Vyplnit) umožňuje po načtení modelu jeho zarovnání se dvěma body, čárami, rovinami počátky nebo s kombinacemi těchto prvků. Pokud je vybrána válcová nebo kónická plocha, bude zarovnání provedeno vzhledem k ose. Pokud je vybrána kulová plocha, bude zarovnání provedeno vzhledem ke středu. Pomocí nástroje Align (ZarovnatViz Vyplnit) je možné definovat podmínky sestavy kulového kloubu výběrem plochy koule a následně plochy jamky. Koule se otáčí v jamce bez ohledu na to, kam na kulovou část je umístěn manipulační bod.

Popis všech omezení sestavy viz dokument pro tisk Přehled omezení sestavy .

Klikněte pro opakované přehrání

Nástroj Align (ZarovnatViz Vyplnit) je možné použít pro přesunutí objektů bez přiřazení podmínek sestavy. Pokud objekt patří k různým součástem, odškrtněte před přesunutím volbu Vytvořit podmínky na panelu Možnosti sestavy.

Pro zarovnání objektů

1. Klikněte na položku ZarovnatViz Vyplnit ve skupině SestavaStruktura součástí a dílčích součástí, která zobrazuje vztahy v rámci návrhu tak, jak je zobrazeno ve stromové struktuře. Ve výrobě se jedná o jednotku spojenou z vyrobených dílů. Viz nástroj Assembly (Sestava), Součást na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

   V rámci výchozího nastavení je aktivní ikona nástroje Align (ZarovnatViz Vyplnit).

2. Vyberte hranu nebo plochu součásti, kterou chcete přesunout.

   Pro výběr více objektů lze použít kombinaci přidržení klávesy Ctrl a kliknutí.

   Je aktivní ikona nástroje Reference (Reference).

3. Vyberte hranu nebo plochu součásti, kterou chcete zachovat jako nepohyblivou.

   Součásti budou zarovnány. Můžete ovládat animaci zarovnání pomocí pokročilé funkce Animovat úplné vytažení aplikace SpaceClaim.

   K součástem ve stromové struktuře bude přidáno omezení.

Rychlejší postup

Použijte nástroj Select (Vybrat) pro kliknutí na součást, kterou chcete přesunout, potom přidržte klávesu Ctrl a klikněte na součást, která má zůstat nepohyblivá. Potom klikněte na položku ZarovnatViz Vyplnit ve skupině SestavaStruktura součástí a dílčích součástí, která zobrazuje vztahy v rámci návrhu tak, jak je zobrazeno ve stromové struktuře. Ve výrobě se jedná o jednotku spojenou z vyrobených dílů. Viz nástroj Assembly (Sestava), Součást na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

Pro obrácení směru podmínek zarovnání

Klikněte pravým tlačítkem na omezení zarovnání ve stromové struktuře a zvolte Obrátit směr pro zarovnání součástí na opačnou stranu roviny zarovnání.

Také můžete upravit hodnotu Obrácení na Pravda nebo Nepravda v části Podmínky sestavy na panelu Vlastnosti.

Pro určení vzdálenosti posunu pro podmínku zarovnání

1. Vyberte podmínku Zarovnání ve stromové struktuře.

2. Změňte hodnotu úhlu v rámci vlastnosti PosunVzdálenost hrany, segmentu nebo křivky je přesunuta nebo zkopírována. na panelu Vlastnosti.

Pro zarovnání objektů bez podmínky sestavy

1. Klikněte na položku ZarovnatViz Vyplnit ve skupině SestavaStruktura součástí a dílčích součástí, která zobrazuje vztahy v rámci návrhu tak, jak je zobrazeno ve stromové struktuře. Ve výrobě se jedná o jednotku spojenou z vyrobených dílů. Viz nástroj Assembly (Sestava), Součást na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

   V rámci výchozího nastavení je aktivní ikona nástroje Align (ZarovnatViz Vyplnit).

2. Odškrtněte položku Vytvořit podmínky na panelu Možnosti.

3. Vyberte hranu nebo plochu objektu, který chcete přesunout.

   Pro výběr více objektů lze použít kombinaci přidržení klávesy Ctrl a kliknutí.

   Je aktivní ikona nástroje Reference (Reference).

4. Vyberte hranu nebo plochu objektu, který chcete zachovat jako nepohyblivý.

   Součásti budou zarovnány. Můžete ovládat animaci zarovnání pomocí pokročilé funkce Animovat úplné vytažení aplikace SpaceClaim.

Ikony nástrojů

Příklady

Kliknutím na podmínku sestavy Zarovnání ve stromové struktuře lze zvýraznit plochy.

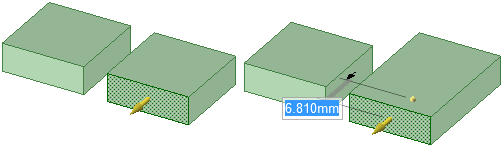

Vytažením jedné plochy zarovnané dvojice dojde ke změně jednoho objektu a posunutí druhého.

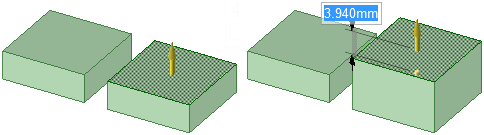

Vytažení sousední plochy nemá na zarovnanou dvojici žádný vliv.

Definování kulové jamky pomocí zarovnání.
