Podmínky soukolí

Nástroj Gear (Soukolí) zajistí omezení dvou objektů tak, aby se jeden objekt otáčel v návaznosti na otáčení druhého objektu. Podmínky soukolí lze nastavit mezi dvěma válci, dvěma kužely, válcem a rovinou nebo kuželem a rovinou.

Popis všech omezení sestavy viz dokument pro tisk Přehled omezení sestavy .

Nástroj Gear (Soukolí) je aktivován když vyberete příslušné objekty, které náleží k různým součástem.

Níže uvedený animovaný příklad znázorňuje, jak může ukotvení různých částí sestavy ovlivňovat chování soukolí. Nejprve jsme otočili šedou součást bez jejího ukotvení nebo ukotvení červené součásti. Dále jsme ukotvili červenou součást, která je zvýrazněná a otočili šedou součást. Sledujte fialová tlačítka u červených součástí, abyste si povšimli rozdílu.

Načtěte soubor GearsExample.scdoc a sami si to vyzkoušejte. Zkuste otočit omezení ukotvení u šedé nebo červených součástí, a potom použijte nástroj PřesunoutNástroj používaný pro přenesení nebo otočení geometrie. pro otočení součásti.

Pokud používáte online verzi nápovědy, bude model stažen v podobě souboru zip. Je nutné jej uložit na disk a změnit příponu souboru ze „.zip“ na „.scdoc“.

Pro definování podmínek soukolí

1. Přidržte klávesu Ctrl a vyberte hranu nebo plochu dvou součástí, které chcete definovat jako soukolí.

2. Klikněte na položku Soukolí ve skupině SestavaStruktura součástí a dílčích součástí, která zobrazuje vztahy v rámci návrhu tak, jak je zobrazeno ve stromové struktuře. Ve výrobě se jedná o jednotku spojenou z vyrobených dílů. Viz nástroj Assembly (Sestava), Součást na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

   K součástem bude přidáno omezení.

Pro obrácení směru podmínek soukolí

Klikněte pravým tlačítkem na omezení soukolí ve stromové struktuře a zvolte Obrátit směr pro zarovnání součástí na opačnou stranu roviny zarovnání.

Také můžete upravit hodnotu Obrácení na Pravda nebo Nepravda v části Podmínky sestavy na panelu Vlastnosti.

Pro obrácení směru otáčení podmínek soukolí

1. Vyberte podmínku soukolí ve stromové struktuře.

2. Klikněte pravým tlačítkem a zvolte Obrátit směr otáčení.

   Ve výchozím nastavení se soukolí otáčí v opačném směru než hnací soukolí. Tento směr můžete obrátit pro simulaci řemenového nebo řetězového pohonu, kde se obě soukolí otáčí ve stejném směru.

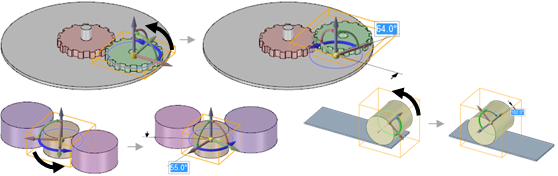

Příklady

Několik příkladů omezení soukolí

Klikněte pro opakované přehrání
